金属矿选矿厂应用最多的是格子型或溢流型磨机。周边排矿型球磨机主要用于制备球团原料的润湿磨及易于过粉碎物料的磨碎,由于排矿格子构造复杂,故应用较少。下面主要介绍溢流型球磨机和格子型球磨机。
(1)格子型球磨机。

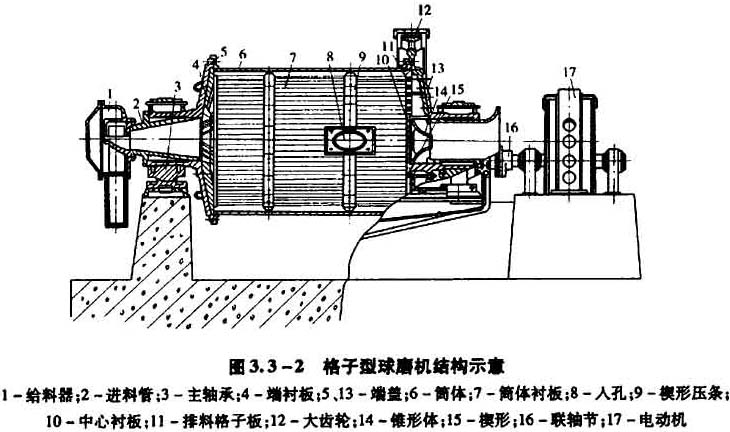

其结构特点是在排矿端筒体内安装有排矿格子板(图3.3 -2)。格子板上有不同形状的格子孔,当磨机旋转时,矿浆在简体排矿端经格孔流人排矿室(格子板与简体端盖组成的空间)从排矿口排出。这种加速排料作用可保持简体排矿端矿浆面较低,从而使矿浆在磨机筒体内的流动加快,可减轻物料的过粉碎和提高磨机生产能力。
生产实践表明,格子型球磨机产量比同规格溢流型球磨机高10%一15%。由于排矿端中空轴内安装正螺旋,生产过程中磨损的小碎球也能经格孔从磨机中排出;这种“自动清 球”作用可以保证磨机内球介质多为完整的球体,从而增强磨矿效果。
格于板能阻止直径大于格孔的球介质排出,故其介质充填率较溢流型高30%-5%;但由于小于格子孔尺寸的球介质能经格孔排出,故不能加小球。由于以上原因,格子型球磨机适用于粗磨矿或易过粉碎物料的磨碎。
(2)溢流型磨机。

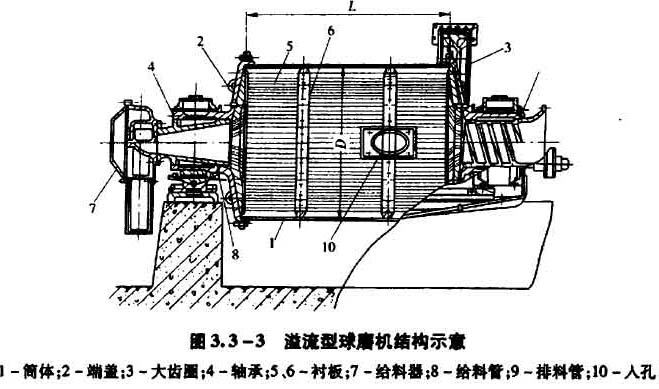

简体为卧式圆筒形,简体长径比(//D)较大,经法兰盘与端盖相接,两端有中空枢轴,给矿端中空枢轴内有正螺旋以便简体旋转时给人物料,排矿端中空枢轴内有反螺旋以防止简体旋转时球介质随溢流排出。
给矿端安装给辩器,排矿端安装传动大齿轮。简体设有人孔,以便检修。简体端盖及内壁上敷设衬板,简体内装人大量研磨介质。磨机的轴承负载着整个设备(包括钢球),并将负荷传递给基础,因此轴承必须有良好的润滑以免磨损。
由于简体较长,物料在磨机中停留时间较长,且排矿端排料孔内的反螺旋能阻止球介质排出,故可以采用小直径球介质。基于上述原因溢流型磨机更适用于物料的细磨。两段磨矿时通常一段用格子型球磨机,二段用溢流型球磨机,中矿再磨或第三段亦都采用溢流型球磨机。
