云顶国际网页 冲击式破碎机锤头的结构设计、寿命机及运动原理分析

冲击式破碎机锤头作为冲击式破碎机的核心零部件之一，排列在破碎机转子的锤轴上，锤头在破碎机高速运转时直接打击物料，最终破碎成合适的物料粒度。

锤头的种类

高锰钢锤头、高铬合金锤头、硬质合金锤头。

锤头的结构设计

不同结构和几何形状的锤头，其热处理的力学性能、内部的金相组织有很大的差别，进而对耐磨性有较大的影响，特别是厚度、尺寸大的锤头影响更为突出。锤头越厚大，越不易淬透，其抗磨损性能也就越差。

冲击式破碎机锤头的寿命

锤头的寿命不仅仅只与冲击式破碎机的材料有关，还与冲击式破碎机的技术参数有关，只有把转子体的功率和转速跳到更好的才能使其寿命最长。当然冲击硬化良好的锤头，使用寿命也势必比一般的要长很多。

锤头的运动原理分析

根据锤头质量的大小分两种情况进行, 即锤头质量无穷大和锤头质量为有限值。

1、锤头质量无穷大

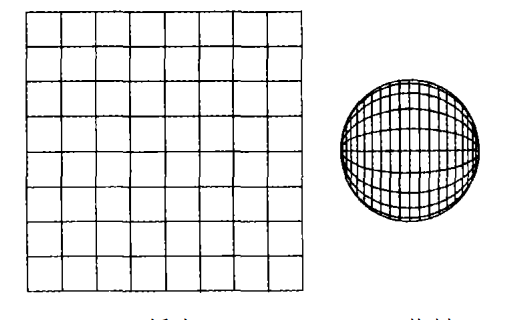

图1为本文建立的平面- 球冲击碰撞有限元模型。当锤头以一定的速度向右运动时, 其右侧表面对球体进行冲击。脆性物料受冲击后的塑性变形很小, 因此可以用线弹性本构模型来模拟岩石。一般来说, 锤头材料的弹性模量是物料的2~ 6倍, 且对于反击式破碎机来说, 其板锤质量为物料质量的40~ 60倍。因此, 可以认为锤头质量为无穷大。

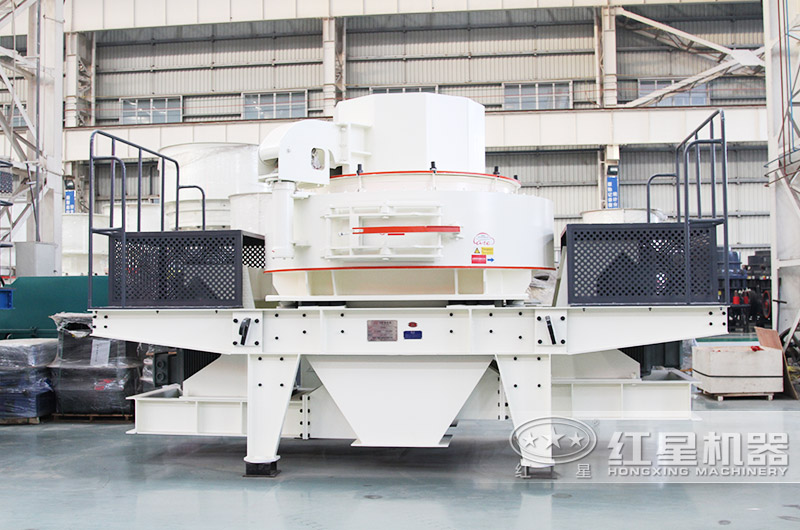

冲击式破碎机锤头与物料

2、锤头质量为有限值

实际上, 反击式破碎机的转子质量不是无穷大, 而且在锤式破碎机中, 锤头质量一般仅为物料质量的1
5~ 2倍。因此, 有必要对锤头质量对冲击时间的影响进行研究。
