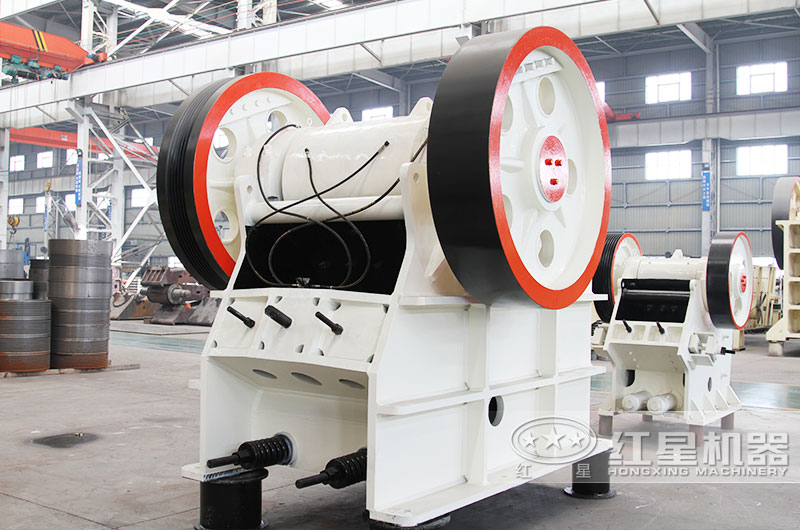

鄂式破碎机设备是常用的矿石破碎机,其动鄂支架需要用有限元分析软件ANSYS来进行数值模拟。我们通过有限元分析软件ANSYS对动鄂支架的原结构设计及去掉面板开孔两种结构形式的强度、刚度计算分析等,可以探讨动鄂面板开孔与否对动鄂的强度和刚度的影响。以下就是云顶国际官方网站 鄂式破碎机动鄂支架有限元分析:
一、计算所用材料参数。
二、有限元计算模型的建立。按照设计图纸尺寸在ANSYS环境建立几何模型,根据动鄂支架的对称性,为方便计算采用其一半结构为计算模型。
三、载荷施加及约束条件:依据动鄂实际工作时受力特性及关联部件的有关性能,假定动鄂支架受力面仅为正向压力。
通过有限元计算,支架变形不大,整体变形比较均匀,且基本没有扭曲变形。在较小载荷作用下支架更大效应力约为130MPa,低于其屈服极限,材料处于弹性范围内;
走访云顶国际重工得知,在可能载荷作用下,支架筋板邻近空洞边缘的大部分区域材料处于屈服状态,且局部应力已达到并超过其破坏强度,而其它构件基本都在屈服极限以下,说明本结构在静态刚度强度上设计基本合理。
通过有限元分析,在应力局部较大区域,如筋板开孔边缘,适当加厚,避免孔洞边缘局部应力过大,以提高整体载荷能力。通过对比分析得知动鄂面板开孔与否对强度、刚度影响不大,建议开孔,以减小总重。
