云顶国际网页 锤式破碎机生产过程中各个零部件的设计

作者:云顶国际网页 发布时间:2011-07-14 18:21:29 更新时间:2021-06-15 15:50:37

锤头是主要工作零件,其设计锤式破碎机主要是设计中型的锤头。关于材料的选择问题,在专题部分:提高锤头的耐磨性研究中,有专门的论述。就不详细介绍了。总之,锤头材料的选择,不仅关系到锤头的工作寿命,机器的生产能力、生产效率,还关系到各方面的经济性。

1.轴的最小直径和长度的估算:

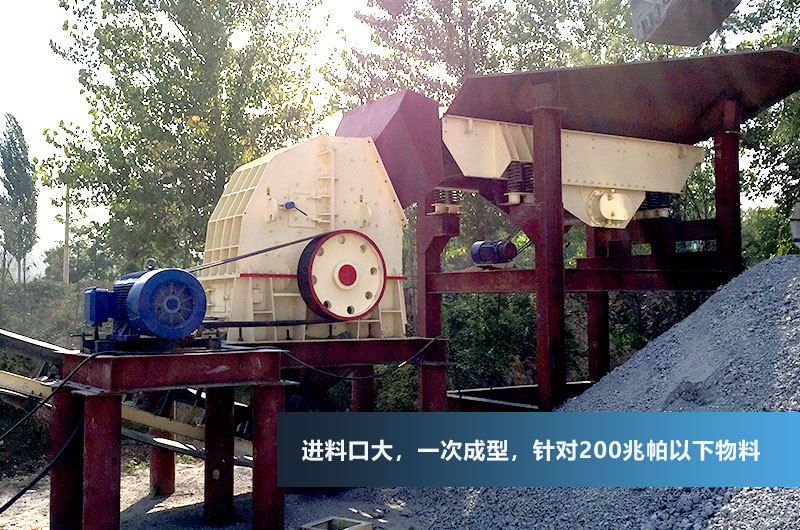

锤式破碎机

各轴段的直径所需要的轴径与轴上的载荷的大小有关。在初步确定其直径的同时,还通常不知道支反力的作用点,不能确定其弯矩的大小及分布情况。

因此还不能按轴上的所受的具体载荷及其引起的应力来确定主轴的直径。但是,在对其进行结构设计之前,通常能求出主轴的扭矩。

所以,先按轴的扭矩初步估计所要的轴的直径。并记此时所求出的最小直径为。然后再按照主轴的装配方案和定位要求,从处逐一确定各轴段的直径的大小。

另外,有配合要求的轴段,应尽球磨机价格量采用标准直径,比如安装轴承的轴段,安装标准件的部位的轴段,都应取为相应的标准直径及所选的配合的公差。

2.圆盘的结构设计与计算:

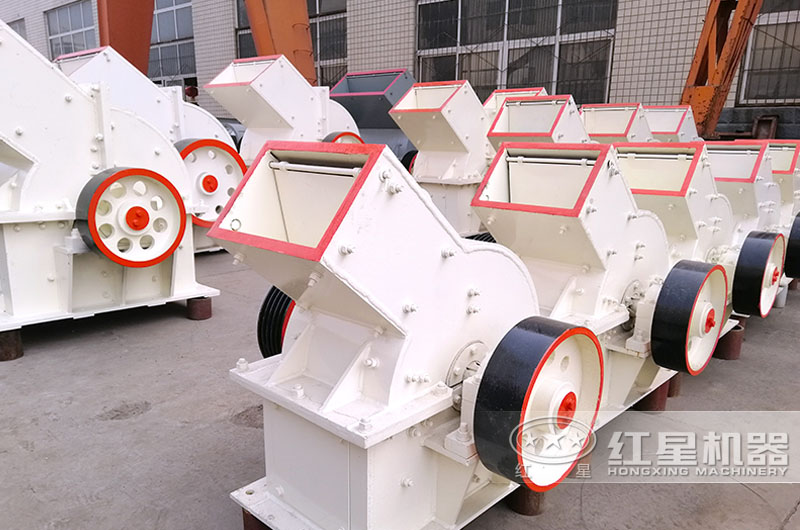

锤式破碎机

根据设计的要求,每根销轴上制砂机生产厂家需要有8个锤子。圆盘是用来悬挂锤头的,一共需有9个圆盘,最两侧的两个,共有的特点是,一侧设置了锁紧螺母,另一端用轴肩定位。

所用的螺母为GB-812-85,这样每个圆盘均匀分布6个圆孔,即可以通过六根销轴,用来悬挂锤头,锤头和院盘之间的间隙除了通过削轴连接,还有隔套隔开,为了保护圆盘的侧面,减少或尽量避免其侧面的磨损。圆盘的大小取决于转子的直径,转子的直径的大小是圆盘的设计大小的依据。

因为,该型号的破碎机,光凭其型号就可以知道,转子的直径为800mm,所以,圆盘的大小的取值就有了一定的范围。不妨取做560mm,圆孔沿径向的距离也是依据起承受载荷的能力和强度,尽可能取整数;圆孔的大小和锤头的圆孔的大小近似相等即可。

破碎机现场

锤头材料的选择问题是很关键的问题。材料的选择取决于工作零件的工作状况和要求。因为破碎机要破碎的是石灰石等中等硬度的物料。一般用高碳钢锻造或铸造,也可用高锰钢铸造。为了提高其耐磨性,采用高锰低合金钢,有的在工作表面涂上一层硬质合金。有的采用高铬铸铁,其耐磨性比高锰钢锤头提高数倍。咨询电话:0371-67772727
