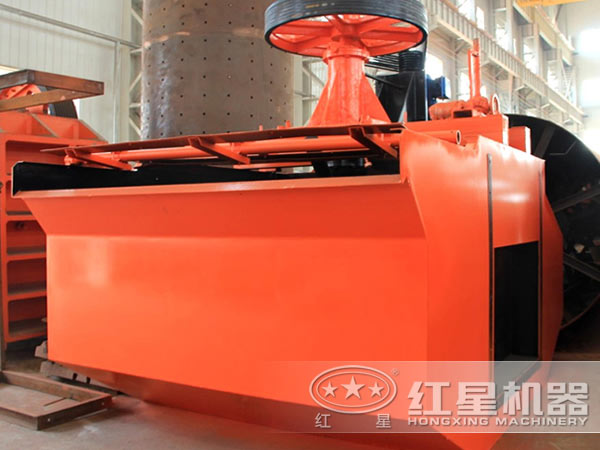

云顶国际网页 机械搅拌式浮选机

云顶国际网页 机械搅拌式浮选机

有效容积:1-38m³

生产能力:0.2-38m³/min

适用物料:煤莹石、滑石等各种物料。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

云顶国际网页 机械搅拌式浮选机是利用叶轮-定子系统作为机械搅拌器实现充气和搅拌的浮选机,根据供气方式的不同又细分为机械搅拌自吸式和机械搅拌压气式两类。

云顶国际网页 机械搅拌式浮选机的充气搅拌机构实际上是个转子-定子结构,转子和电机相连,高速旋转;定子和机体连结固定。转子—定子的结构不同形成了不同的浮选机系列,决定了各自的充气搅拌性能。

云顶国际网页 机械搅拌式浮选机断面形状多为矩形,其下部也可为圆形,传统部件直接职称在槽体上,槽体的几何特征可用槽深与槽宽之比表示。浮选机的叶轮切线速度与叶轮直径同槽宽之比有关。

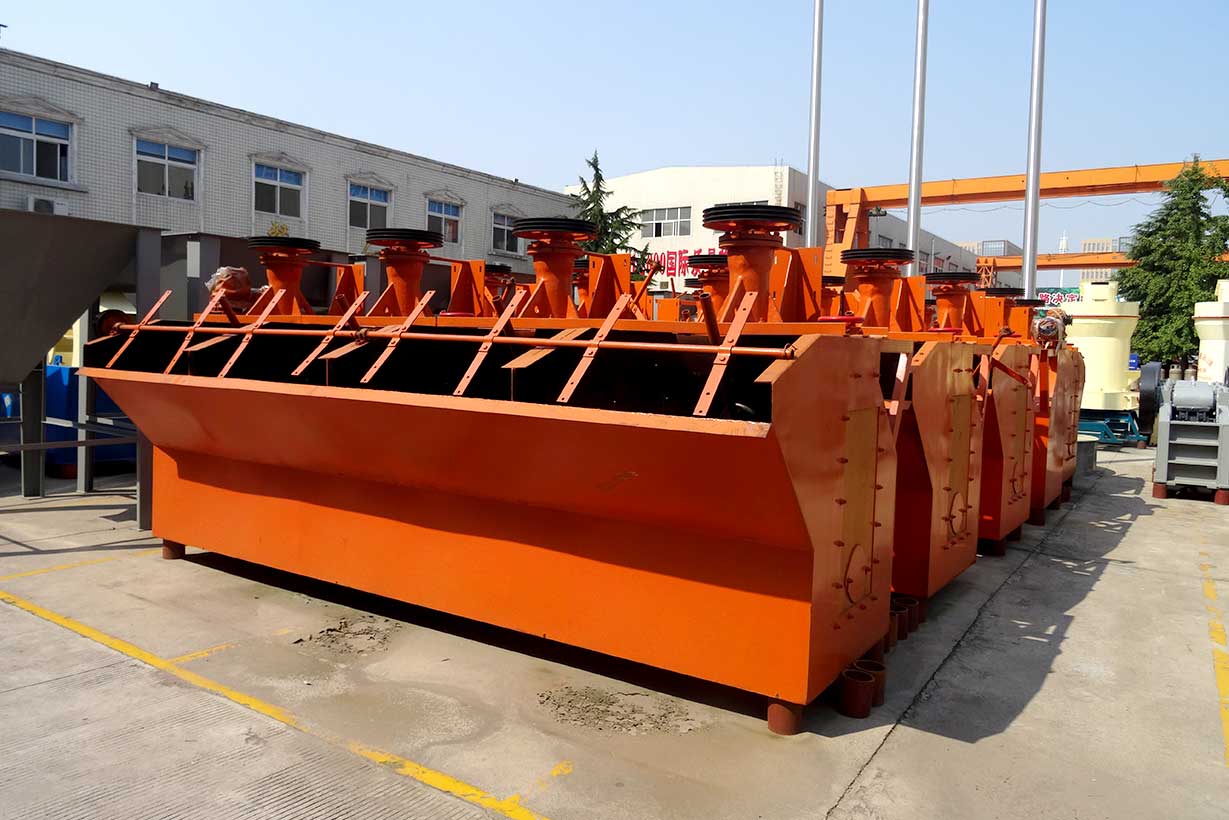

云顶国际网页 机械搅拌式浮选机

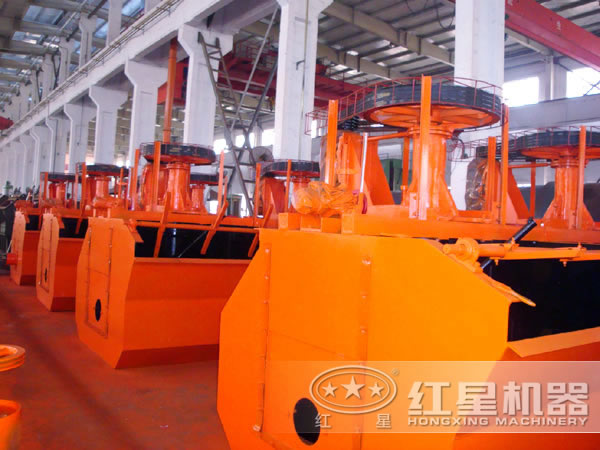

云顶国际网页 机械搅拌式浮选机

性能特点

1、多段分选槽的设计使得整个浮选过程逐步完成,形成了梯级优化,满足物料在不同部位时的性质梯度变化,提高了分选精度。

2、机械搅拌槽可以及时分离出大量可浮性好的精矿组分,起预先精选作用,有效降低了矿浆浓度,保证后续的分选和旋流分选阶段,因此可适当提高给料浓度。

3、机械搅拌分选和后续浮选的共同作用下保证了精矿产率,同时减少矿浆循环量,减小了循环泵的磨损,延长了设备的使用寿命。

4、机械搅拌装置提高了设备作业时的精选量,有助于改善较粗颗粒矿石的分选效果,防止尾矿跑粗。

5、云顶国际网页 机械搅拌式浮选机延长了物料与药剂的作用时间,有利于高低密度组分的充分分离。

6、云顶国际网页 机械搅拌式浮选机增加粗颗粒与气泡的碰撞几率,改善粗粒的矿化效果,减少物料错配现象,提高了精矿回收率。

7、云顶国际网页 机械搅拌式浮选机及时分离出可浮性好的精矿组分,使矿浆浓度逐渐降低,为后续阶段的分选过程提供了保障,使分选效果更为理想。

工作原理

将磨碎过后符合要求的物料加水、药剂经搅拌槽调成矿浆后,并向矿浆中年导入空气,使其生成大量的气泡。亲水性的矿物粒子不附着于气泡上,而是留在矿浆中。疏水性的矿物粒子会附着在气泡上,并与气泡一起浮到矿浆的表面,形成矿化气泡层排出,从而达到选矿的目的。

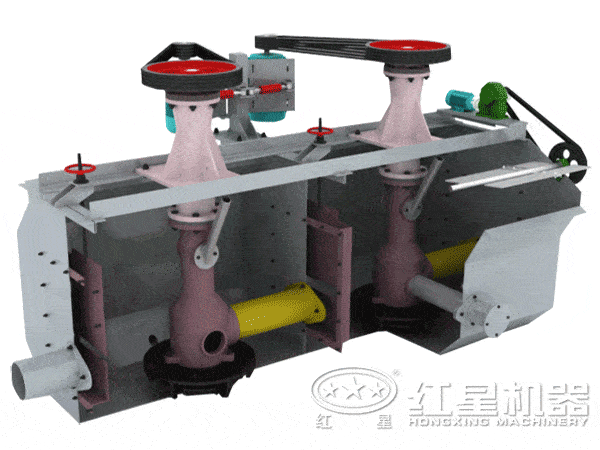

云顶国际网页 机械搅拌式浮选机原理图

型号 KYF-1 KYF-2 KYF-3 KYF-4 KYF-8 KYF-16 KYF-24 KYF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 2900 3400
单效重量(t) 1.1 1.5 1.9 2.3 3.6 5.9 9.9 15.1
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2-1 0.4-2 0.6-3 1.2-4 3—8 4—6 4—24 10—38
主轴电动机 型号 Y132M1-6 Y160M2-8 Y160L-8 Y180L-8 Y200L-8 Y250M-8 Y250M-8 Y280S-8
功率(kw) 4 5.5 7.5 11 15 30 30 37
叶轮 转速(r/min) 960 720 720 970 730 730 730 740
直径(mm) 340 410 480 550 630 740 800 880
高度(mm) 215 256 300 340 390 460 545
转速(r/min) 281 247 219 200 175 160 150 138
圆周速度(m/s) 5 5.3 5.5 5.76 5.77 6.7 6.25 6.36
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 500
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2
