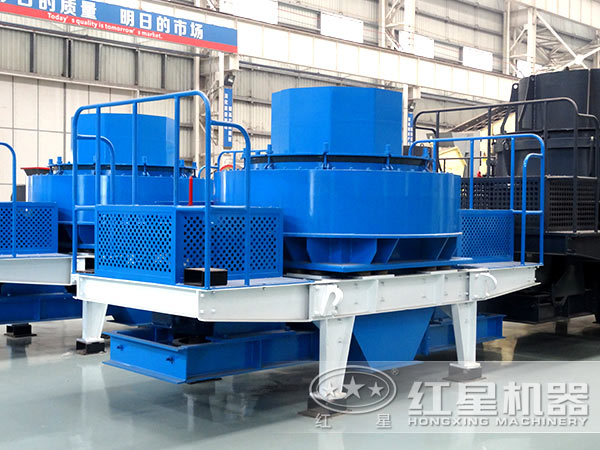

碎石制沙机

碎石制沙机

生产能力:60-520t/h

叶轮转速:1180-1890r/min

适用物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、方解石、石英石、磨料、耐火材料、混凝土骨料等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

碎石制沙机是制沙设备的一种,主要是由电动机的带动下,使碎石物料在破碎腔内进行粉碎,其中后由砂子排出去,该设备具有沙子均匀可靠等优势。另外,产出效率高于同等规模传统工艺装备45%,成品率达到98%,因此被广泛用于制人工制石、制砂场、高等级公路、铁路、水利、建筑等行业中。

碎石制沙机

结构组成

1、破碎腔:破碎腔的结构形状一般为上、下两段圆柱体组成的环形空间,叶轮在涡动破碎腔内高速旋转,涡动破碎腔内也能驻留物料,形成物料衬层,物料的破碎过程主要发生在涡动破碎腔内。

2、进料斗:碎石制沙机进料斗的结构一般为圆筒体,主要作用是将给料设备的来料给入制砂机。进料斗设置有耐磨环,它具有很好的耐磨性,防止因没有破碎的物料对其强大的摩擦力作用而损坏。

3、叶轮体:碎石制沙机叶轮体一般安装在轴承的两端,通过高度旋转将进入到叶轮中心的物料均匀的分撒到各个部位,以对物料造成强有力的打击和摩擦,从而破碎物料。

4、分料器:分料器的主要作用是对破碎后的物料进行筛分,以便把合格细度物料筛选出来卸出碎石制沙机,而不合格物料则在分料器作用下继续进入制沙机破碎,直到细度达到要求。

碎石制沙机结构图

性能特点

1、周护板局部磨损后可上下调头使用,提高材料利用率,可提高使用寿命48%以上。

2、其中核心耐磨材料采用美国重要行业用高度耐磨耐高温材料。

3、碎石制沙机机采用了组合式锤头设计,只需更换磨损的锤头部分,可降低使用成本30%以上;另外增加了副锤头,有效地防止主锤头磨损后损坏立板。

4、碎石制沙机采用菱形冲击块,避免物料冲击磨损后损伤立板;轴承选用日本、瑞典、美国等国际品牌。

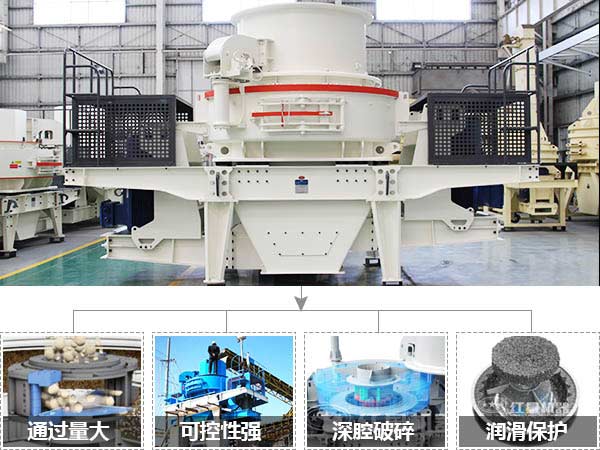

碎石制沙机生产优势

厂家报价

云顶国际网页是一家大型的机制砂厂家,为客户提供的碎石制沙机型号齐全、价格经济实惠,深受客户的信赖和好评。要了解一台碎石制沙机价格多少钱,还是需要根据客户的实际需求及所选设备的型号所决定的,您也可以点击点击咨询价格进行咨询,将有良好的客服经理为您服务,根据您的需求为您推荐合适的设备,并提供优惠报价清单。

工作原理

物料由进料斗进入制砂机,经分料器将物料分成两部分,一部分由分料器中间进入高速旋转的叶轮中,在叶轮内被迅速加速,其加速度可达数百倍重力加速度,然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去,首先同由分料器四周自收落下的一部分物料冲击破碎,然后一起冲击到涡支腔内物料衬层上,被物料衬层反弹,斜向上冲击到涡动腔的顶部,又改变其运动方向,偏转向下运动,从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中,物料相互自行冲击破碎,不与金属元件直接接触,而是与物料衬层发生冲击、摩擦而粉碎,这就减少了角污染,延长机械磨损时间。涡动腔内部巧妙的气流自循环,消除了粉尘污染。

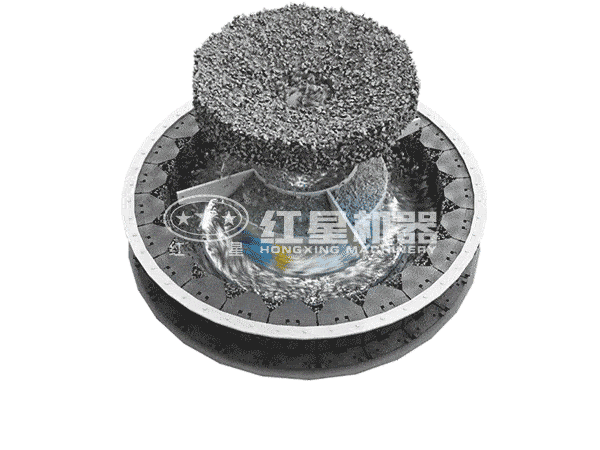

碎石制沙机原理图

型号规格 最大入料
(mm)
功率
(kw)
叶轮转速
(r/min)
处理量
(t/h)
外形尺寸(长×宽×高)
(mm)
HX-06 35 2P   37-55KW 2000-3000 10-30 2500×1620×2600
HX-07 45 4P   55-75KW 1500-2500 20-55 2700×1760×2800
