老虎口破碎机即颚式破碎机,是砂石场使用普遍的粗碎设备。颚式破碎机由动颚和静颚两块颚板组成破碎腔,模拟动物的两颚运动而完成物料破碎作业,因此又称老虎口破碎机,本文主要介绍一下云顶集团最新官网 老虎口破碎机设备结构、原理及型号。
老虎口破碎机常用于各种矿岩石破碎的第一道工序,可将抗压强度不高于320MPa的各种矿石一次性加工到中等粒度,常与圆锥破碎机、反击式破碎机、制砂机等一起构成整套砂石生产线,广泛应用于矿山、冶金、化工、建材、电力、水利、交通等领域。
老虎口破碎机结构主要由机体、偏心轴、连杆、定鄂板、动鄂板、调节机构、手轮、横杆等组成。机体由铸铁制成,上部有支承偏心轴的孔,前壁装有固定鄂板,反壁装有调节螺杆等装置,两侧均装有衬板。

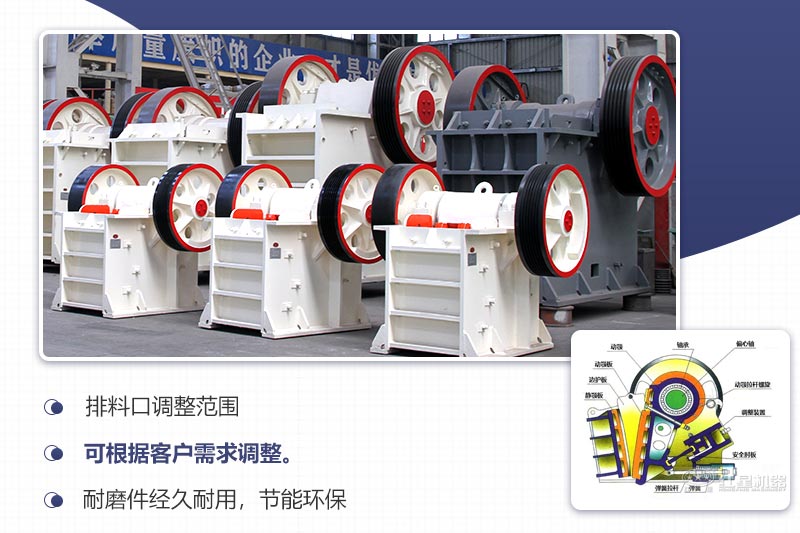

老虎口破碎机结构、优势
偏心轴两侧的圆锥滚子轴承支撑于机体上,两端安装皮带轮及飞轮,中间的两圆锥滚子轴承与连杆连接。连杆是由球墨铸铁制成,上面装有活动颚板,下面的凹槽作调节机构的支撑点。
老虎口破碎机工作时,电动机通过皮带轮带动偏心轴旋转,使动鄂周期地靠近、离开定鄂,从而对物料有挤压、搓、碾等多重破碎,使物料由大变小,逐渐下落,直到从排料口排出。

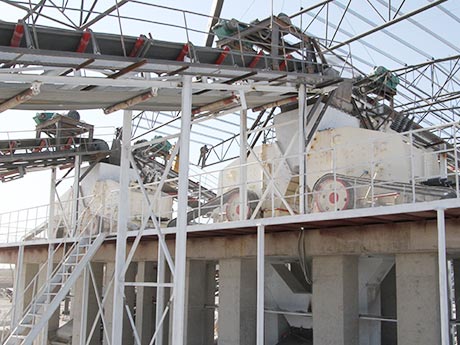

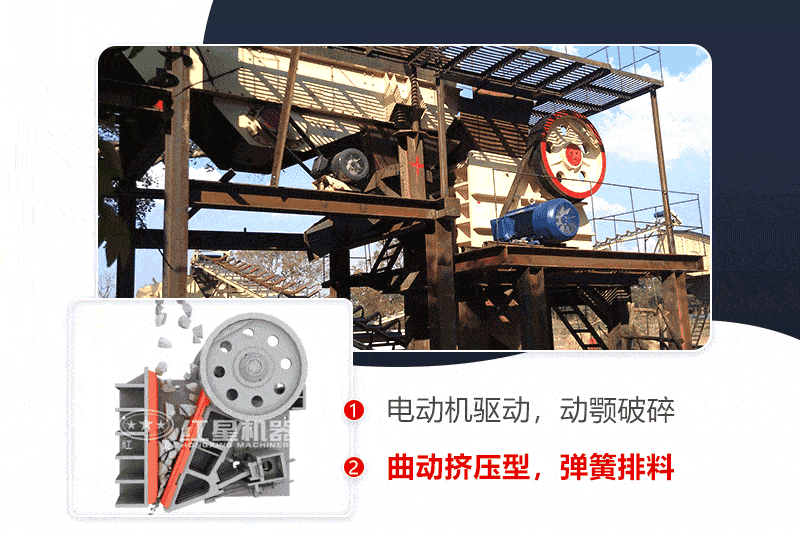

老虎口破碎机现场及工作原理
1、工艺技术高,节能:优化型深腔破碎,数字化分析各部件运行,锻坯加工重型偏心轴,高锰钢颚板和高等铸钢动颚总成,破碎效率大大提升,单机节能15%-30%,稳定性更高,使用寿命更长。
2、检修方便,保养量小:在复摆式基本原理下,结构精简,破碎能力强,操作和检修方便;特别的集中润滑系统,润滑更快捷,保养工作量小。
3、一机多用,绿色环保:垫片式排料调整装置,出料调节范围大,使用灵活,可满足客户多种加工要求;噪音低,可配套除尘设备,完全符合国家环保标准。

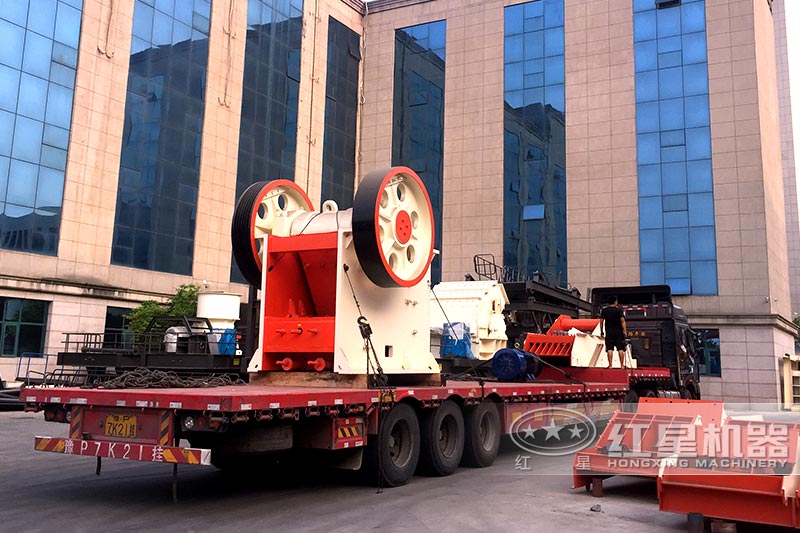

老虎口破碎机发货
型号 | 进料口尺寸 (mm) | 最大进料粒度 (mm) | 排料口调整范围 (mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电机功率 (kw) | 外形尺寸 (长×宽×高) (mm) |
PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注:产量根据不同物料,进料粒度等因素其结果将有所不同
以上就是我公司生产的老虎口破碎机简单介绍,包括老虎口破碎机型号,另外我公司老虎口破碎机厂家直销,价格公道,您可以点击咨询价格,获取老虎口破碎机新优惠报价!
