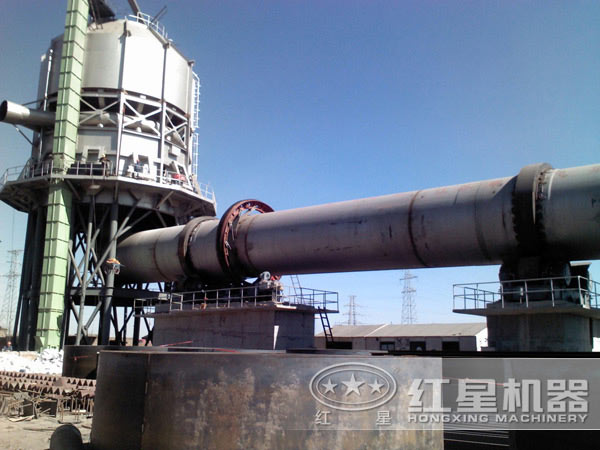

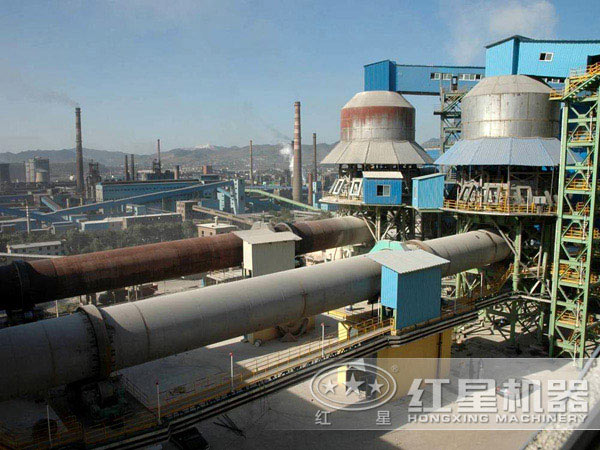

新型回转窑是在原有 的基础上,进一步对其改良和升级的设备,其主要作用不变,仍然是对各种矿物如水泥、石灰等进行不同程度的煅烧,其煅烧机理更技术高,煅烧成本优势更明显,以下介绍该新型回转窑结构、工作原理、突出优势及技术参数等。

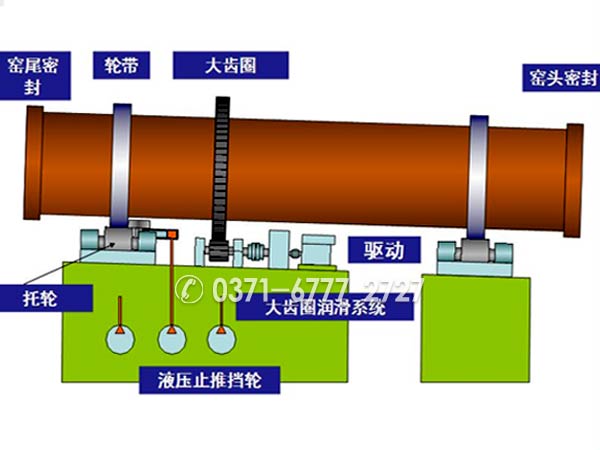

新型回转窑在部件上,主要由筒体、支撑装置、变速传动装置、挡轮装置、窑尾及窑头密封、窑头罩组成。
物料从窑尾(筒体的先端)进入窑内煅烧,由于筒体的倾斜和缓慢的回转作用,物料既沿圆周方向翻滚又沿轴向(从先端向低端)移动,继续完成分解和烧成的工艺过程,经过物理和化学变化,最后,生成熟料经窑头罩进入篦冷机冷却。燃料由窑头喷入窑内,燃烧产生的废气与物料进行热交换后,由窑尾导出。整个生产流程顺畅,工艺成熟,原理技术高。
1、煅烧机理新——具有明显的煅烧优势,新型回转窑采用变频调速电机驱动窑体结合预热器分解率,有效控制煅烧时间及温度,达到生烧和过烧指标要求。
2、环保节能性高——该新型回转窑设备为了有效的利用能源,炉窑上部和下部采用热交换的方式,极大限度的减少了热量从上部和下部的散失,提高了利用率。
产品规格 (m) |
窑体尺寸 | 电机功率 (kw) |
总重量 (t) |
备注 | ||||
直径(m) | 长度(m) | 斜度(%) | 产量 (t/d) |
转速 (r/min) |
||||
Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窑外分解窑 |
Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ------ |
Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
Φ3.0×60 | 3 | 60 | 3.5 | 800 | 0.3-2 | 100 | 310 | ------ |
Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热分解窑 |
Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热分解窑 |
Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 预热发电窑 |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热分解窑 |
Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热分解窑 |
Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 预热分解窑 |
Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热分解窑 |
Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热分解窑 |
Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热分解窑 |
Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热分解窑 |
Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热分解窑 |
Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热分解窑 |
Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热分解窑 |
