云顶国际网页 破碎机型号大全_破碎机种类和图片

作者:云顶国际网页 发布时间:2016-06-30 10:06:27 更新时间:2022-06-15 09:27:49

开沙石厂的客户对于破碎机种类比较了解,那么要投资砂石厂的客户估计了解的不多。本文破碎机厂家云顶国际网页就来为大家详细介绍一下破碎机种类及图片,便于客户可以更好的进行投资,破碎机都有哪些种类、型号呢?请往下看。

破碎机加工之后物料成品

破碎机加工之后物料成品

一、破碎机的型号、图片

破碎机型号有几种?在矿石设备领域中,破碎机可分为以下几种,来详细了解:

固定式破碎机

a、颚式破碎机

作为粗碎设备,颚式破碎机常用于首破,该设备结构简单、合理,破碎比大、工作性能好、易于维护,常处理120-1500mm的高硬度、中等硬度石料,颚式破碎机型号参数如下:

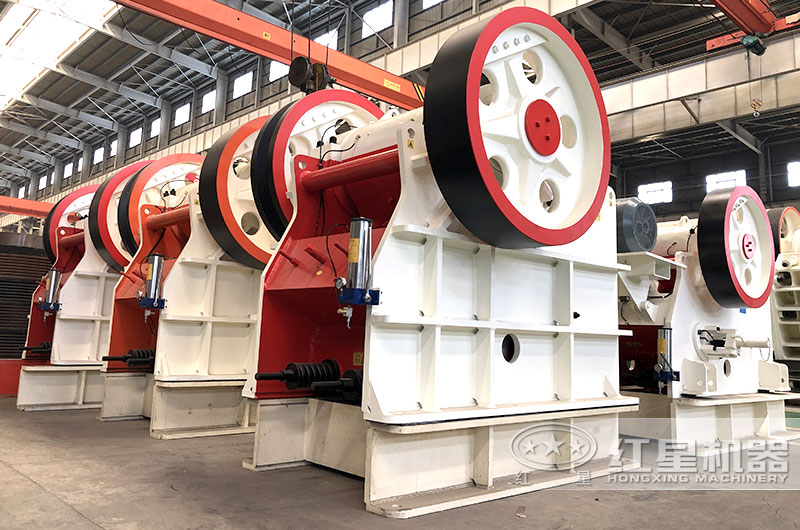

云顶国际颚式破碎机,粗碎设备

云顶国际颚式破碎机,粗碎设备

型号 进料口尺寸 (mm) 最大进料粒度 (mm) 排料口调整范围 (mm) 处理能力(t/h) 偏心轴转速(r/min) 电机功率 (kw) 外形尺寸 (长×宽×高) (mm)
PE 150×250 150×250 125 10-40 1-3 268 4P   5.5 760×700×860
PE 200×300 200×300 180 15-50 2-6 260 4P   7.5 915×780×990
PE 200×350 200×350 180 18-60 3-10 276 4P   11 1000×914×1112
PE 250×400 250×400 210 20-70 5-21 300 6P   15 1100×1032×1285
PE 400×600 400×600 340 40-100 16-64 270 6P   30 1623×1736×1615
PE 500×750 500×750 425 50-100 40-110 268 6P   55 1920×1850×1920
PE 600×750 600×750 500 150-200 80-240 268 6P   55 2020×1850×1920
PE 600×900 600×900 500 65-160 50-160 254 6P   55 2530×1900×2340
PE 750×1060 750×1060 630 80-180 110-320 245 8P   110 2680×2380×2785
PE 900×1200 900×1200 750 100-200 220-380 208 8P   110 3470×2876×3330
PE 1200×1500 1200×1500 1020 150-350 400-1000 180 8P   160-245 4850×3220×3680
PE 1500×1800 1500×1800 1200 220-350 500-1200 180 8P   280-380 5160×3660×4248
PEX 150×750 150×750 120 18-48 8-25 320 4P   15 1170×1575×1030
PEX 250×750 250×750 210 25-60 13-35 320 6P   22 1550×1730×1470
PEX 250×1000 250×1000 210 25-60 16-52 330 6P   30 1580×2006×1390
PEX 250×1200 250×1200 210 25-60 20-61 330 6P   37 1780×2214×1430
PEX 300×1300 300×1300 250 20-90 16-105 300 6P   55 2210×2320×1723

注:产量根据不同物料,进料粒度等因素其结果将有所不同

b、圆锥破碎机

圆锥破是一款中细碎设备,主要处理高等硬度的石料,在颚式破碎机后续作业,产量高、耐磨强度高、维护费用低,圆锥破碎机型号参数如下:

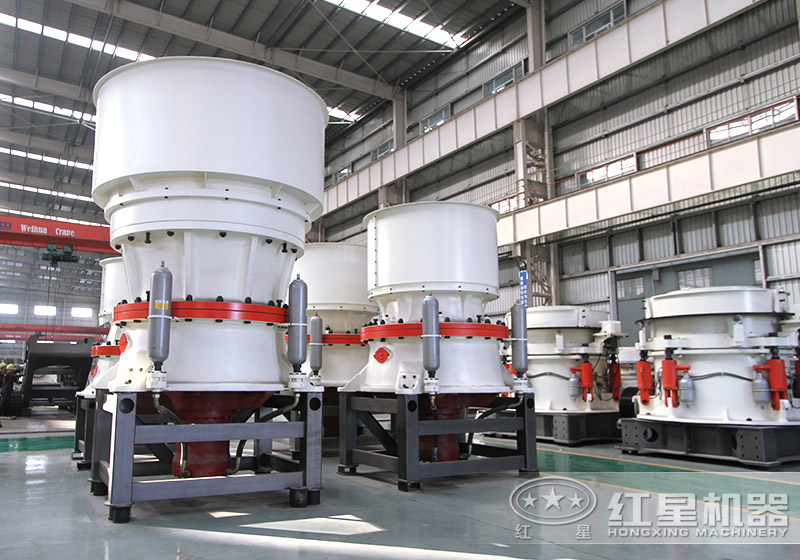

圆锥破碎机

圆锥破碎机,适合处理硬石料的细碎作业

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470

c、反击式破碎机

与圆锥破对比是针对中等硬度物料的二级破碎设备,有整形的功能,反击破处理的物料成品粒度好,呈立方体,可满足客户更多要求,反击式破碎机型号参数如下表:

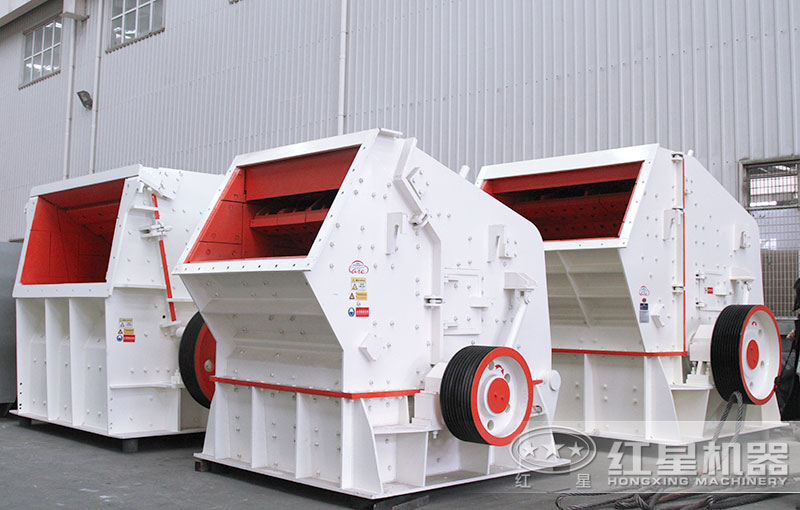

反击式破碎机

反击式破碎机适合中等硬度物料中细碎加工

型号 规格(mm) 进料口尺寸(mm) 最大进料粒度(mm) 处理能力(t/h) 电机功率(kw) 外型尺寸(长×宽×高)(mm)
PF1007 ø 1000×700 400×730 300 30-70 4P 37-45 2330×1660×2300
PF1010 ø 1000×1050 400×1080 350 50-90 4P 45-55 2370×1700×2390
PF1210 ø 1250×1050 400×1080 350 70-130 6P 110 2680×2160×2800
PF1214 ø 1250×1400 400×1430 350 80-180 6P 132 2650×2460×2800
PF1315 ø 1320×1500 860×1520 500 100-280 6P 200 3180×2720×3120
PF1320 ø 1320×2000 993×2000 500 140-380 6P 250 3220×3100×3120
PF1520 ø 1500×2000 830×2040 700 200-550 4P 315-400 3959×3564×3330
PF1820 ø 1800×2000 1260×2040 800 300-800 4P 630-710 4400×3866×4009

注:产量根据不同物料,进料粒度等因素其结果将有所不同

d、锤式破碎机

从投资方面看,锤式破碎机的运营成本比较低,可一次破碎成型、无需二级破碎设备、减少设备投资,成品骨料粒度效果不明显,如对成品要求较高的客户可搭配反击破,锤式破碎机型号参数如下:

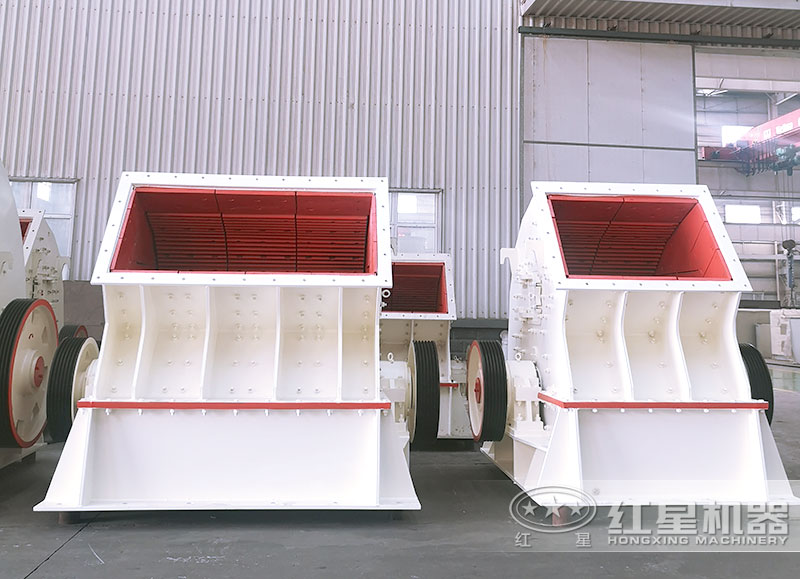

锤式破碎机

锤式破碎机可一次破碎成型,减少投资

规格 处理能力(t/h) 电机功率 (kw)
PC 400×300 3-10 4P 11
PC 600×400 6-22 4P 22
PC 800×600 10-40 4P 55
PC 1000×800 15-50 4P 75
PC 1000×1000 18-75 4P 90
PC 1200×1200 22-95 4P 132

注:产量根据不同物料,进料粒度等因素其结果将有所不同

移动石头破碎设备

移动式破碎机

移动式破碎机是一台集给料、破碎、筛分、输送一体化作业的设备,整机架构是移动车架+电控柜+给料机+皮带输送机+筛分机+破碎相关设备(一台或两台)。

根据客户作业要求不同,移动式破碎机有履带式车载行走装置、轮胎式车载行走装置,均可配置粗碎、中碎、细碎、制砂设备,满足破碎筛分一体作业效果。

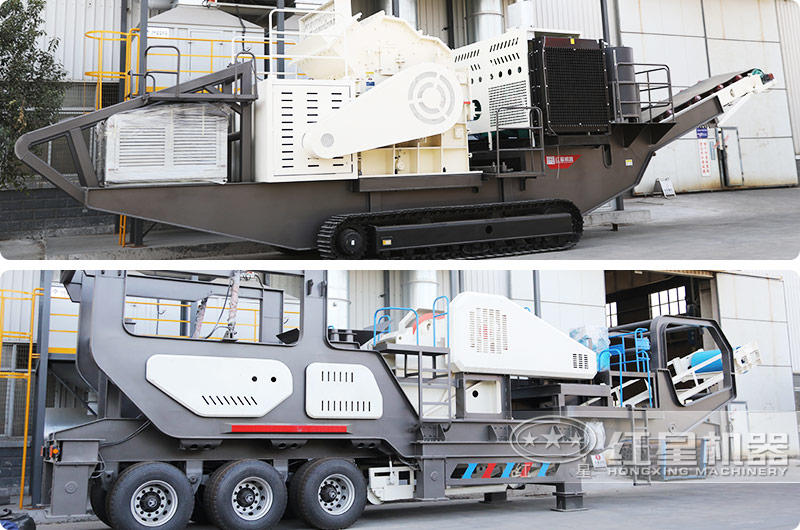

轮胎式和履带式流动破碎筛沙一体设备

轮胎式和履带式流动破碎筛沙一体设备

轮胎颚式破移动破碎站

型号 HX938HD86 HX1149HD98 HX1349HD110 HX1349HD125
运输长度(mm) 12600 13500 14500 15200
运输宽度(mm) 2600 2700 2800 2900
运输高度(mm) 3870 4200 4450 4500
最大长度(mm) 12500 14000 16100 16700
最大宽度(mm) 4100 4500 5100 5100
最大高度(mm) 4100 4900 5000 5300
重量(t) 39 57 55 65
轮胎配置 并装双轴 并装三轴 并装三轴 并装三轴
破碎机型号 HD86 HD98 HD110 HD125
最大进料(mm) 500 550 660 800
出料口调整范围 50-150 75-175 100-200 125-225
处理量(t/h) 85-275 110-350 215-510 280-650
给料机型号 ZSW380×95 ZSW420×110 ZSW490×130 ZSW490×130
主皮带机型号 B800×8.5m B1000×9.5m B1000×11m B1200×11m
侧出皮带机型号(选配) B500×3m B650×3.5m B650×4m B650×4m
发电机组型号(选配) 200KW 250KW 270KW 400KW
除铁器型号(选配) RCYD(C)-8 RCYD(C)-10 RCYD(C)-10 RCYD(C)-12

颚式履带移动破碎站参数

型号 WT96 WT106 WT120
运输外形尺寸 长度 14200mm 14900mm 15200mm
宽度 2900mm 3000mm 3200mm
高度 3470mm 3600mm 3700mm
重量 38t 50t 65t
给料机 料斗容积 5m³ 5m³ 6m³
装载高度 3900mm 4100mm 4300mm
给料机型号 GZDT3895 GZDT1145 GZDT1245
出土皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
破碎机 型号 CJ96 CJ106 CJ120
进料口 930×580mm 1060×700mm 1200×870mm
最大进料尺寸 480mm 560mm 700mm
主皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
除铁器 型号 RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 112.9kw 141.4kw 196.2kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)

二、破碎机种类、型号如何选择?

以上是破碎机型号及破碎机图片的相关介绍,在科技不断进步和发展的今天, 矿石破碎机 除上述介绍的销量比较高的几款外,还有其他种类、规格的以及电动破碎机的不同型号,那么该如何选择合适的型号呢?怎样才能投资到性价比高的破碎机?云顶国际网页来解答:

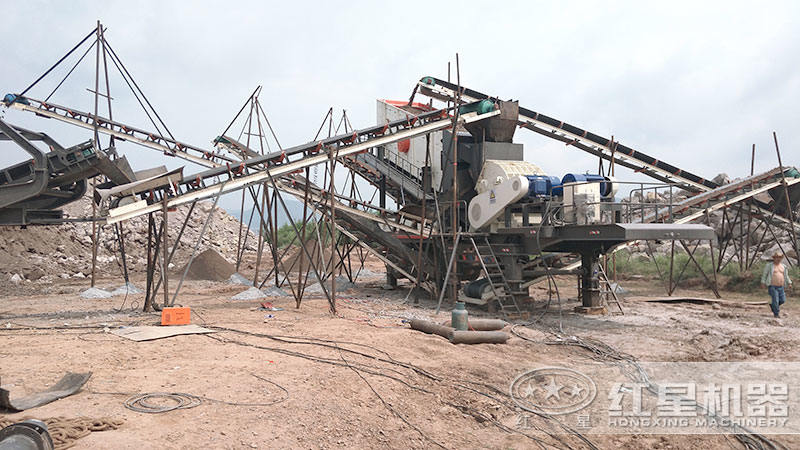

移动式破碎机现场

移动式破碎机现场,破碎筛分一体化作业效能高

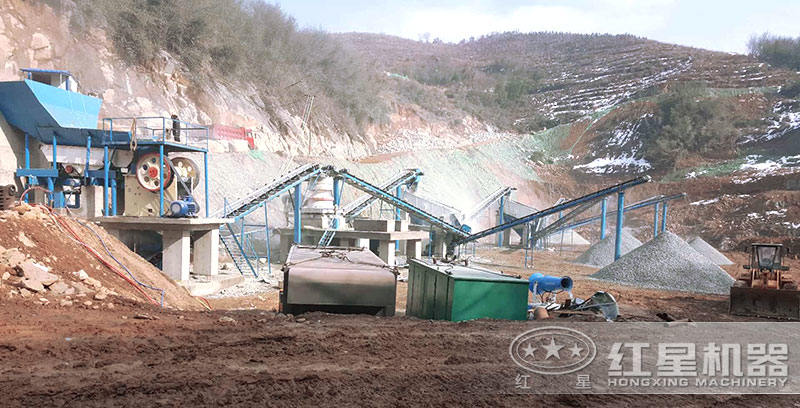

固定式破碎机作业现场

固定式破碎机作业现场

破碎机型号种类选购技巧

1 根据物料性质:不同种类的物料需要配置不同种类的破碎机,比如高等硬度的物料可选择颚式破碎机+圆锥破碎机,中等硬度的物料可选择颚式破碎机+反击式破碎机,减少投资的选择可搭配锤式破碎机+反击式破碎机

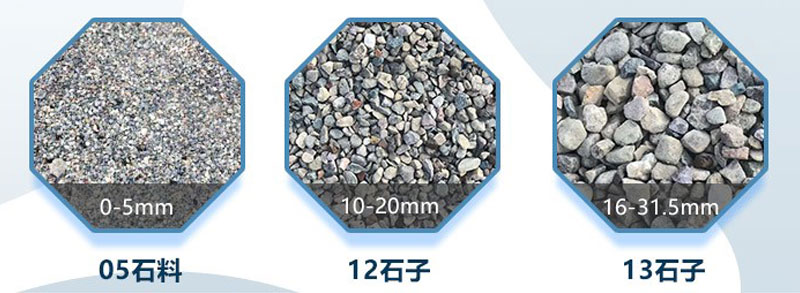

2 根据成品要求:成品物料的大小粒度、粒形等要求不同,对于破碎机种类的选择也是不一样的。05、12、13等不同的粒度,所选择的破碎机类型不同,如生产机制砂骨料,需要搭配 制砂机 ,如对物料粒度要求不高,搭配一般的中细碎破碎机即可。

3 根据投资预算:在投资破碎机之初,砂石厂老板都会有一个预算,预算有限的可以选择固定式破碎机,投资预算较高的可选择移动式破碎机,更便捷。

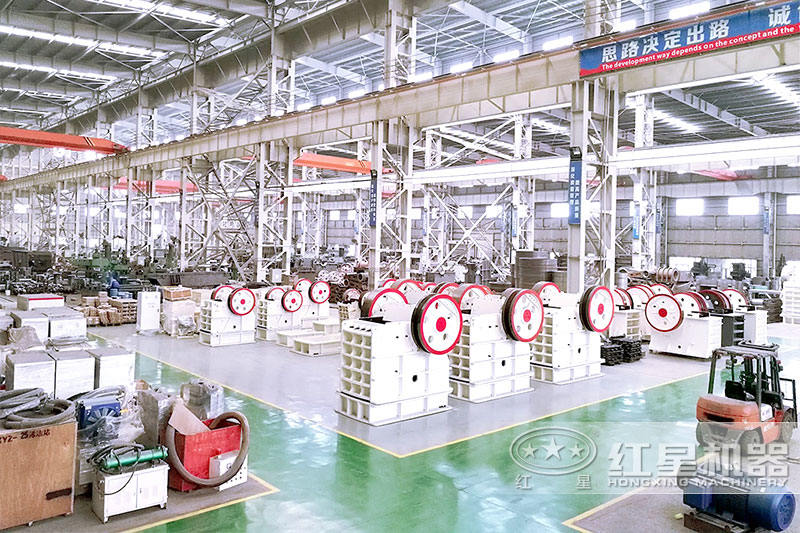

破碎机车间

云顶国际破碎机车间,规模大实力强

相信通过以上的介绍,大家对于破碎机型号、种类,如何选择等有了一定的了解,如要投资破碎机、了解破碎机型号大全,点击免费在线报价可来云顶国际网页厂家实地考察、免费考察,云顶国际厂址:河南省郑州市高新区檀香路8号,也可咨询云顶国际客服安排行程、咨询破碎机更多知识。
