圆锥球磨机

作者:云顶国际网页 发布时间:2016-07-28 18:00:17 更新时间:2018-08-17 16:27:58

圆锥球磨机相比于传统球磨机而言更加节能,响应了国家号召,得到了广大客户群体的喜爱,下面就为大家详细的介绍一下圆锥球磨机。

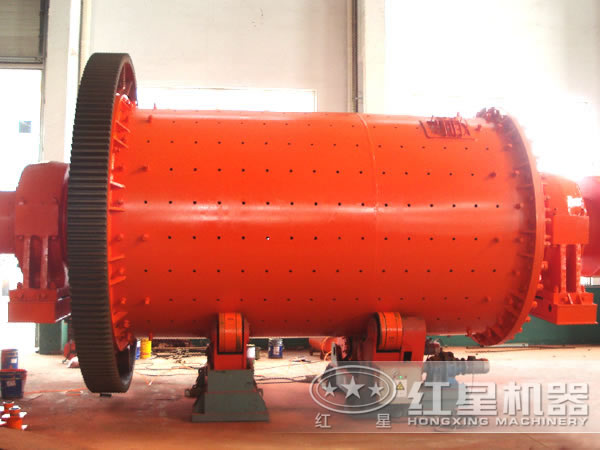

圆锥球磨机

一、圆锥球磨机结构

圆锥球磨机改变了原有球磨机的结构,实现了机体、底架一体化,圆锥球磨机采用量仓格子型,其具体结构部件有:圆柱形筒体、衬板、隔仓板、主轴承、进出料装置和传动系统等部分。

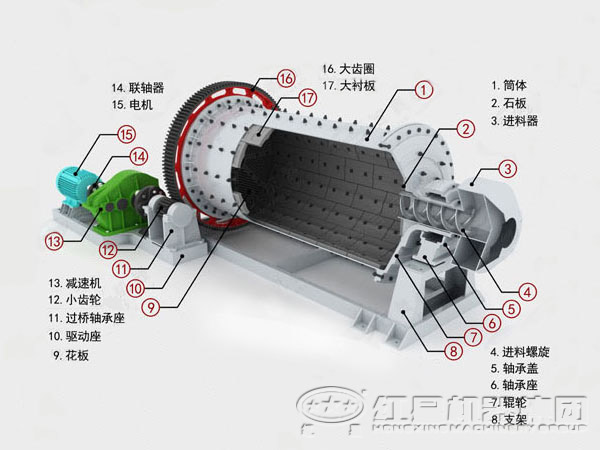

圆锥球磨机结构

二、圆锥球磨机工作原理

物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出。

三、圆锥球磨机型号和技术参数

规格型号 筒体转速
(r/min)
装球量
(t)
进料粒度
(mm)
出料粒度
(mm)
产量
(t/h)
电机功率
(kw)
总重量
(t)
Ф900×1800 36-38 1.5 <20 0.075-0.89 0.65-2 18.5 5.85
Ф900×3000 36 2.7 <20 0.075-0.89 1.1-3.5 22 6.98
Ф1200×2400 36 3 <25 0.075-0.6 1.5-4.8 30 13.6
Ф1200×3000 36 3.5 <25 0.074-0.4 1.6-5 37 14.3
Ф1200×4500 32.4 5 <25 0.074-0.4 1.6-5.8 55 15.6
Ф1500×3000 29.7 7.5 <25 0.074-0.4 2-5 75 19.5
Ф1500×4500 27 11 <25 0.074-0.4 3-6 110 22
Ф1500×5700 28 12 <25 0.074-0.4 3.5-6 130 25.8
Ф1830×3000 25.4 11 <25 0.074-0.4 4-10 130 34.5
Ф1830×4500 25.4 15 <25 0.074-0.4 4.5-12 155 38
Ф1830×6400 24.1 21 <25 0.074-0.4 6.5-15 210 43
Ф1830×7000 24.1 23 <25 0.074-0.4 7.5-17 245 43.8
Ф2100×3000 23.7 15 <25 0.074-0.4 6.5-36 155 45
Ф2100×4500 23.7 24 <25 0.074-0.4 8-43 245 56
Ф2100×7000 23.7 26 <25 0.074-0.4 12-48 280 59.5
Ф2200×4500 21.5 27 <25 0.074-0.4 9-45 280 54.5
Ф2200×6500 21.7 35 <25 0.074-0.4 14-26 380 61
Ф2200×7000 21.7 35 <25 0.074-0.4 15-28 380 62.5
Ф2200×7500 21.7 35 <25 0.074-0.4 15-30 380 64.8
Ф2400×3000 21 23 <25 0.074-0.4 7-50 245 58
Ф2400×4500 21 30 <25 0.074-0.4 8.5-60 320 72
Ф2700×4000 20.7 40 <25 0.074-0.4 22-80 380 95
Ф2700×4500 20.7 48 <25 0.074-0.4 26-90 480 102
Ф3200×4500 18 65 <25 0.074-0.4 按工艺条件定 630 149
Ф3600×4500 17 90 <25 0.074-0.4 按工艺条件定 850 169
Ф3600×6000 17 110 <25 0.074-0.4 按工艺条件定 1250 198
Ф3600×8500 18 131 <25 0.074-0.4 45.8-256 1800 260
Ф4000×5000 16.9 121 <25 0.074-0.4 45-208 1500 230
Ф4000×6000 16.9 146 <25 0.074-0.4 65-248 1600 242
Ф4000×6700 16.9 149 <25 0.074-0.4 75-252 1800 249
Ф4500×6400 15.6 172 <25 0.074-0.4 84-306 2000 280
Ф5030×6400 14.4 216 <25 0.074-0.4 98-386 2500 320
Ф5030×8300 14.4 266 <25 0.074-0.4 118-500 3300 403
Ф5500×8500 13.8 338 <25 0.074-0.4 148-615 4500 525

四、圆锥球磨机优势

1、安装方便:圆锥球磨机实现了机体、底架一体化,安装时一次性放在基础平面上即可;

2、生产速率高:主轴承采用双列调心滚子轴承,产品粒度细,处理量大;

3、运行稳定、故障率低:圆锥球磨机采用特制滚动轴承作为筒体的支撑结构,它系统解决了滑动轴瓦所用重载滚动轴承的寿命及调心问题、恶劣环境条件下的密封问题及长时间工作产生的筒体窜动问题。

4、节能:与传统球磨机相比,应用该技术的球磨机所匹配的电机功率可降低 18 - 25%,节约润滑油 70%,节约冷却水 90%,综合节能 20% 以上。

通过以上内容,大家对圆锥球磨机有了进一步的了解,河南云顶国际是一家良好的圆锥球磨机生产厂家,欢迎大家来电咨询或 在线咨询 ,电话:0371-67772727。
