云顶国际 pf反击式破碎机

作者:云顶国际网页 发布时间:2016-07-30 08:59:44 更新时间:2019-03-25 08:20:07

云顶国际 pf反击式破碎机是我公司在吸收国内外技术高技术,结合国内砂石行业具体工矿条件而研制的新一代反击式破碎机,广泛应用于各种矿石破碎、铁路、高速公路、能源、水泥、化工、建筑等行业。

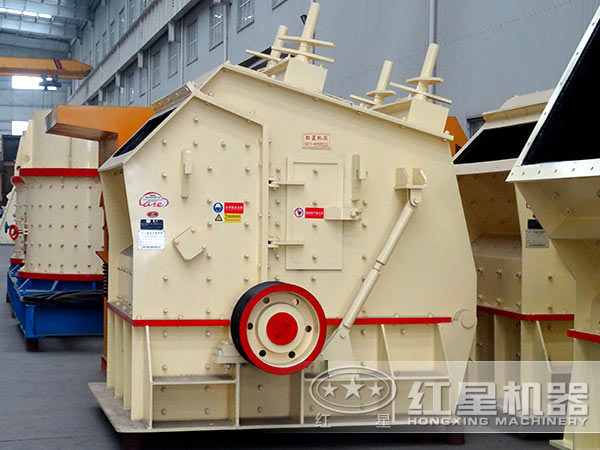

云顶国际 pf反击式破碎机

云顶国际 pf反击式破碎机应用

云顶国际 pf反击式破碎机主要部件

1、反击板:云顶国际 pf反击式破碎机反击板是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。

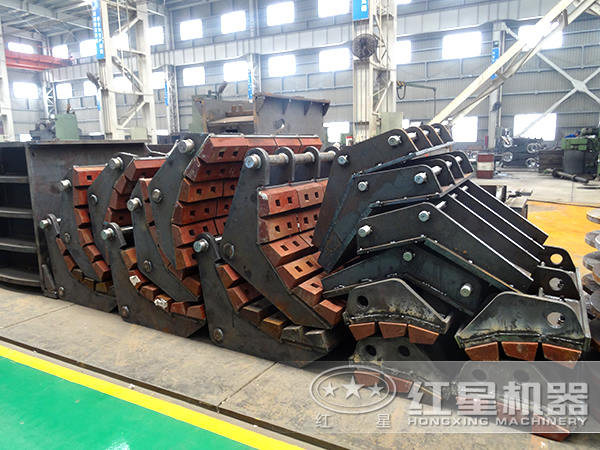

云顶国际 pf反击式破碎机反击板

云顶国际 pf反击式破碎机反击板

反击板一般采用钢板焊成,其反击面上装有耐磨的衬板、但也可用反击辊或篦条板组成。

2、板锤:板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的设计应满足工作可靠、装卸简便和提高板锤金属利用率的要求。

3、转子:云顶国际 pf反击式破碎机的转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤。小型和轻型云顶国际 pf反击式破碎机的转子也可采用钢板焊接而成。

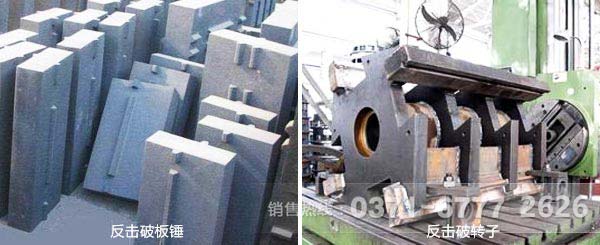

反击破部件

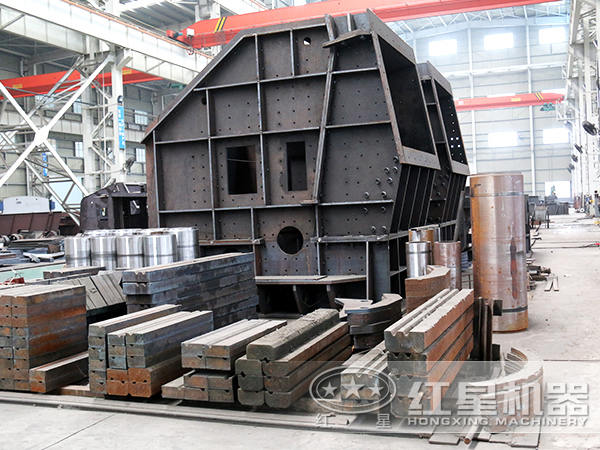

云顶国际 pf反击式破碎机机架

云顶国际 pf反击式破碎机机架

云顶国际 pf反击式破碎机性能特点

1、云顶国际 pf反击式破碎机采用新的制造技术,特别的结构设计,加工成品呈立方体,无张力和裂缝,粒形相当好,能破碎进料粒度不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料。

2、反击板与板锤间隙能方便调节,有效控制出料粒度,颗粒形状好。

3、云顶国际 pf反击式破碎机进料口大、破碎腔高、结构紧凑、检修方便、生产率高、机件磨耗小、综合效益高。

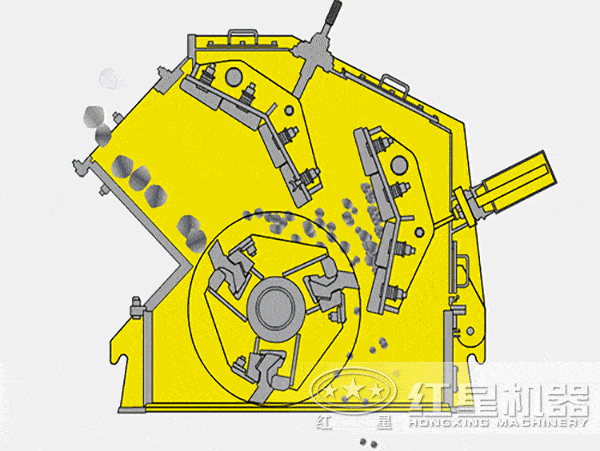

云顶国际 pf反击式破碎机工作原理

云顶国际 pf反击式破碎机是一种利用冲击能来破碎物料的破碎设备,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎, 后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物 料被破碎到所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

云顶国际 pf反击式破碎机工作原理

云顶国际 pf反击式破碎机规格型号

型号 规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
电机功率
(kw)
外形尺寸
(长×宽×高)
(mm)
PF-1007 Φ1000×700 400×730 300 30-70 4P   37-45 2330×1660×2300
PF-1010 Φ1000×1050 400×1080 350 50-90 4P   45-55 2370×1700×2390
PF-1210 Φ1250×1050 400×1080 350 70-130 6P   110 2680×2160×2800
PF-1214 Φ1250×1400 400×1430 350 80-180 6P   132 2650×2460×2800
PF-1315 Φ1320×1500 860×1520 500 100-280 6P   200 3180×2720×3120
PF-1320 Φ1300×2000 993×2000 500 140-380 6P   250 3220×3100×3120
PF-1520 Φ1500×2000 830×2040 700 200-550 4P   315-400 3959×3564×3330
PF-1820 Φ1800×2000 1260×2040 800 300-800 6P   630-710 4400×3866×4009

云顶国际 pf反击式破碎机价格

根据以上参数表可知,云顶国际 pf反击式破碎机共有pf1007、pf1010、pf1210、pf1214、pf1315、pf1520、pf1820七种型号可供选择,不同型号其价格也不同。您可以点击在线咨询与我们联系,我们会根据您实际需求为您推荐合适的型号,同时为您提供新云顶国际 pf反击式破碎机价格!
