云顶国际网页 格子型球磨机的橡胶格子板的应用

作者:云顶国际网页 发布时间:2012-08-16 09:33:24 更新时间:2021-07-08 10:45:44

MQG3.2×4.5球磨机出料段格子板原设计使用ZGMn13材质制造,大、小两种工24块,平均厚度100mm,总重12180kg,每块重量500kg左右。当衬板使用到后期,格子板出现碎裂(一般在9个月左右),造成大量钢球从出料口吐出,导致生产停滞。

通体衬板的寿命为12个月,所以在不倒钢球的情况下,更换十分困难。针对这一问题,安庆铜矿从1999年开始将大、小格子板做成一体,由24块改成12块,用香蕉+提升制造(如图3)。

其中橡胶格子板用涤纶丝和橡胶压制,增加了强度和韧性,提升条起着固定格子板和保护格子板的作用,使用到如今8年时间,其更换周期为10个月左右。这一改进有如下优点:

  • (一)橡胶格子板重量产ZGMn13的1/4,每块重量在20kg左右,重量较轻,更换方便,每年减少维修时间60h以上;
  • (二)其更换周期为10个月左右,比锰钢格子板延长一个月时间,价格两种相差不大;
  • (三)橡胶格子板使用后磨机磨矿效果没有变化;
  • (四)改进的橡胶格子板同新型MQG3.2×4.5球磨机出料端提升斗衬板同时使用效果更好。

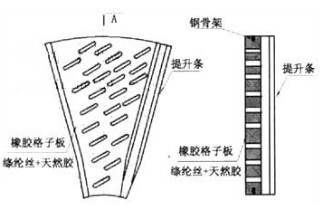

  • 改进的提升条加橡胶格子板

    改进的进料端盖护垫

    某铜矿自1997年开始,MQG3.2×4.5球磨机的进出料口、给料躯体、给料勺体、出料提升斗硫化衬胶等,寿命由原来的2年延长到4年。减少了维修工作量,节约了大量备件费用。2006年安庆铜矿又针对球磨机的进料端盖与进料口圆角位置磨损情况设计出进料端盖护垫(如图4),起到保护端盖和中空轴的作用。

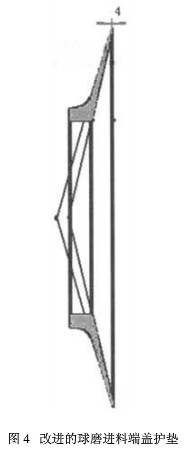

    改进的球磨机进料端盖护垫

    球磨机的易损件大多是因矿浆磨损而失效的。安庆铜矿根据球磨机磨损情况,通过技术创新改造,找出解决办法,尽量延长其受用寿命,减少工人的维修工作量,提高其有效利用率,节约成本。安庆铜矿十几年来对MQG3.2×4.5球磨机的改造实践为矿山创造了巨大经济效益。

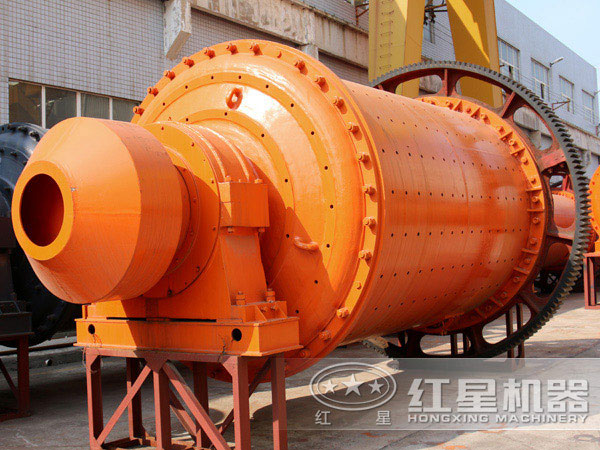

    球磨机
