云顶国际官方网站 破碎机转子直径与转子长度决定破碎腔参数

现以转子直径D和转子中心为基准来选择破碎腔结构参数，因此首先应确定转子直径和长度。

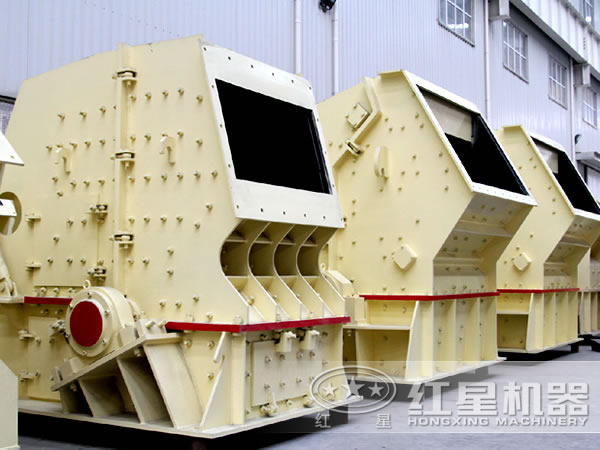

一、破碎机转子直径D和转子长度L

转子直径可根据更大给料块尺寸Dmm确定，D=(2~4) Dmm，特殊情况D<2Dmm，大型破碎机应取较小值。转子长度L值由破碎机生产率大小而定。一般L与D之比为0.7~1.5。

二、给料导板倾角β

反击破碎机物料是沿导板进人破碎腔，因此导板倾角β就是一个重要参数。β角在45°~60°之间，这完全符合实际情况。β角越大，物料沿导板下滑的速度越快；β角越小，物料沿导板下滑的速度越慢，反而产生堆料现象。

β角大，破碎机高度增加;β角小，破碎机高度降低。在其它条件允许的情况下，以取β角小值为宜。此外，选择导板倾角还应考虑物料滑出导板与板锤相遇的关系：

若物料滑出导板(离开卸载点)而板锤尚未来到(板锤滞后现象)；若物料尚未滑出导板而板锤刚好到位，又未与物料相遇(板锤超前现象)。是物料滑出导板后同时与板锤相遇，此时破碎效果更好。

三、导板卸载点α

已知，导板卸载点a=30°~50°，一般α角小，破碎机高度相对低一些，能降低机高和减轻机重，对移动式破碎机降低高度很有益。所以，在其它条件允许的情况下，还是以α=30°更合适。此外，α角小还可增加破碎腔圆弧长度。

四、反击板悬挂位置

反击板悬挂点由x和y尺寸确定，但y又与y0和进料口尺寸有关，最后又决定于β和α大小。例如PF—1315机的y=1212 mm，而PF—1007机的y=1445mm。因为二者β和α值不同（见表1），其它规格也是这样。

型号	规格 （mm）	进料口尺寸 （mm）	最大进料粒度 （mm）	处理能力 （t/h）	电机功率 （kw）	外形尺寸 （长×宽×高） （mm）
PF-1007	Φ1000×700	400×730	300	30-70	4P   37-45	2330×1660×2300
PF-1010	Φ1000×1050	400×1080	350	50-90	4P   45-55	2370×1700×2390
PF-1210	Φ1250×1050	400×1080	350	70-130	6P   110	2680×2160×2800
PF-1214	Φ1250×1400	400×1430	350	80-180	6P   132	2650×2460×2800
PF-1315	Φ1320×1500	860×1520	500	100-280	6P   200	3180×2720×3120
PF-1320	Φ1300×2000	993×2000	500	140-380	6P   250	3220×3100×3120
PF-1520	Φ1500×2000	830×2040	700	200-550	4P   315-400	3959×3564×3330
PF-1820	Φ1800×2000	1260×2040	800	300-800	6P   630-710	4400×3866×4009
