云顶国际 反击式破碎机破碎腔其它参数

作者:云顶国际网页 发布时间:2012-04-18 09:32:33 更新时间:2021-07-01 17:44:47

δ角是锤式破碎机板锤外圆切线,也就是物料冲向反击板的运动方向与反击板垂线之间的夹角,一般δ=2°左右。它是建立在以下观点基础上,即物料与反击板的表面应是垂直冲撞,这样破碎效果较好,衬板磨损又少。若δ=0°,即物料与反击板垂百冲撞,该样的反击板曲线应该是一条渐开线,但渐开线又难制造,故反击板的形式主要有折线和弧线两种。具体情况另文探讨。

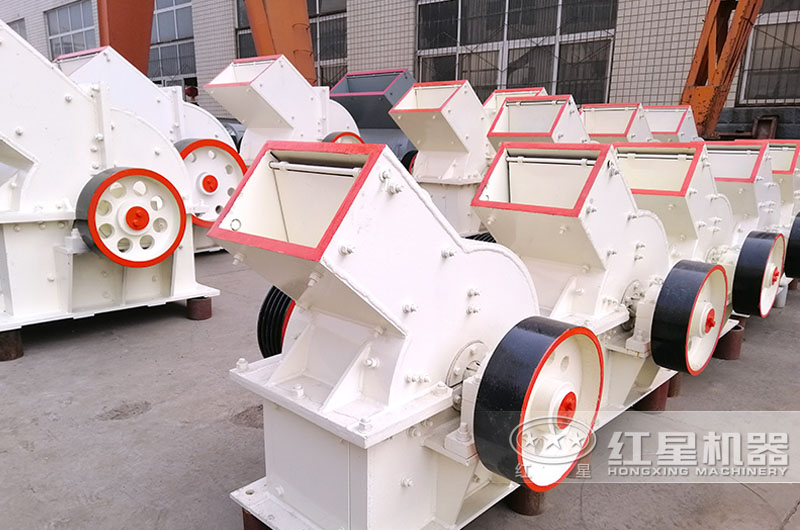

锤式破碎机

第一级反击板的排料口处一段反击板的位置是由o1、emin和l值来确定。已知,o1=15°,其余两种规格θ115°。这是因为第二级反击板排料口都偏向转子水平中心线,故θ115°~19°。emin=0.1d,有两段折线反击板,若是有三段折线的反击板,而第三段l值也各不相同,这主要是由反击板悬挂点和反击板本身结构所决定。

对干第二级反击板来说,应尽可能靠后,而且下端排料口接近转子水平中心线。就是说一般02=60°~77°,尽量选择02较大值,这会增加细碎效果。第一级反击板第三段与第二级反击板第二段之间相互位置是由y角确定,y=60°~73°。

当02和emin确定后,结合y角大小便可确定第二级反击板第二段的位置,这样第二级反击板位置也基本确定。从而最后完成了反击式破碎机破碎腔设计。

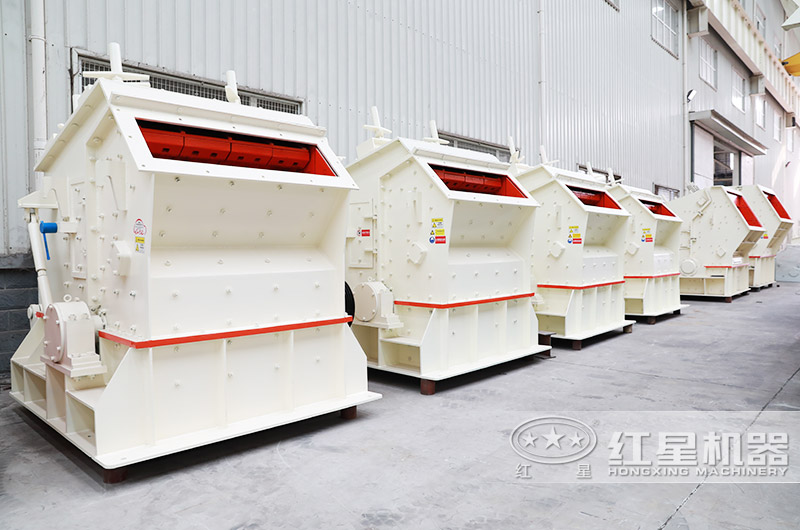

反击式破碎机

最后将破碎腔主要结构参数归纳在表2中。

破碎腔主要结构技术参数

通过上一篇文章(破碎机转子直径与转子长度决定破碎腔参数)表1中所列数据均以转子直径为基准所求得,因此参考表中数据可以设计任何规格反击式破碎机破碎腔,故它具有通用性。

对照表1中所示破碎腔结构参数,不难看出,表中所列4个规格的破碎机以PF-1315型反击式破碎机破碎腔比较优越。

δ角是板锤外圆切线,也就是物料冲向反击板的运动方向与反击板垂线之间的夹角,一般δ=2°左右。它是建立在以下观点基础上,即物料与反击板的表面应是垂直冲撞,这样破碎效果较好,衬板磨损又少。

若δ=0°,即物料与反击板垂百冲撞,该样的反击板曲线应该是一条渐开线,但渐开线又难制造,故反击板的形式主要有折线和弧线两种。具体情况另文探讨。第一级反击板的排料口处一段反击板的位置是由o1、emin和l值来确定。已知,o1=15°,其余两种规格θ115°。

这是因为第二级反击板排料口都偏向转子水平中心线,故θ115°~19°。emin=0.1d,有两段折线反击板,若是有三段折线的反击板,而第三段l值也各不相同,这主要是由反击板悬挂点和反击板本身结构所决定。

破碎机厂家

还可以看出,4种不同规格破碎机,破碎腔所对应的圆弧长度都不同,即转子对应的角度θ=02+(90°-α)不同,其中以02大,所对应的圆弧长度较长为好。
