云顶国际间接传热粘土烘干机研制成功

作者:云顶国际网页 发布时间:2011-06-25 16:38:18 更新时间:2021-06-10 16:51:30

间接传热粘土烘干机简介

间接传热粘土烘干机是主要针对粘土、脱硫石膏及粘性比较强的物料,是云顶国际网页专门设计研制的粘土烘干机,该烘干机是在原有的机型基础上改进而成的,可对干混砂浆、黄沙、水泥厂矿渣、粘土、煤矸石、混合料等原料的烘干,广泛的用于建材、化工、铸造等行业。

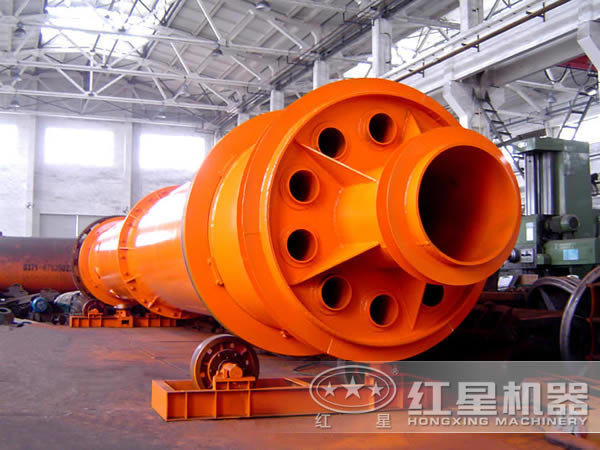

云顶国际间接传热烘干机

云顶国际间接传热烘干机,热空气从周边通气孔通过,不会影响到内部的物料,适用用于物料容易和热空气发生反应的物料对粘土石膏都有很好的烘干效果。

间接传热粘土烘干机烘干脱硫石膏

间接传热粘土烘干机烘干脱硫石膏的处理工艺:将较易脱出的游离水与难于脱出的结晶水分置在两台设备中进行,使其更具合理性,也便于产品结构调整和质量控制。该装置可以生产干二水石膏(水泥缓凝剂用)、超优等品β 石膏。

脱硫石膏在进入多层滚筒的内层,实现顺流烘干,脱硫石膏在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动到内层的另一端进入中层,进行逆流烘干。 物料行到中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒;

没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此达到干燥效果,完成干燥过程。

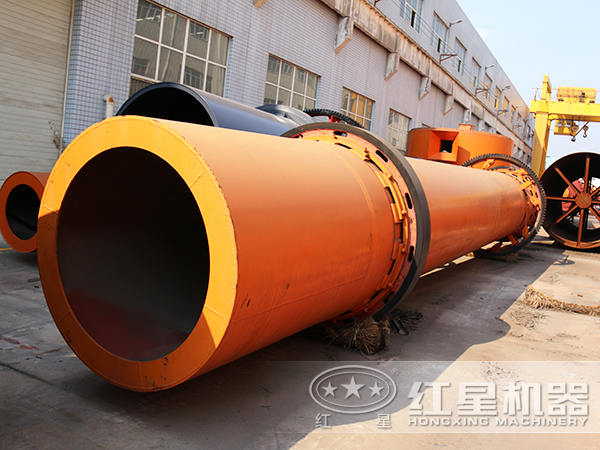

云顶国际间接传热烘干机

脱硫烘干机的烘干特点

1) 用1.0MPa以下的蒸汽作为热源即可满足脱硫石膏烘干要求。

2) 单位体积设备的传热面积大,设备结构紧凑,装置占地面积小。

3) 热量利用率高,每吨β石膏粉的蒸汽耗量不超过1t。

4) 设有余热回收再利用装置,降低系统能耗。

5) 自主研发的石膏卸料器和石膏烘干机,它不仅填补了国内空白、还达到了国外同类产品的水平,确保系统稳定运行。

间接传热粘土烘干机规格参数

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
