产品规格:直径Φ1.2-3.6m,长度8-28m
生产能力:1.9-76.0t/h
适用物料:适用于:煤泥、原煤、浮选精煤、混合精煤等
60s急速应答 30min答复 24h免费定制方案
煤泥含有一定的水份,传统的烘干机不能针对煤泥的高湿、高粘结性很好的处理,因此云顶国际网页研发制造煤泥良好烘干机来加工烘干煤泥,使其得到更好的市场应用。煤泥烘干机设备采用技术高的生产技术,可将粘结的煤泥打散后烘干,加大了煤泥与热风的接触面积,使热利用率得到极大的提高,烘干后的煤泥可一次性将水分降低到12%以下,烘干后的煤泥可直接作为燃料使用,使得煤泥变废为宝。

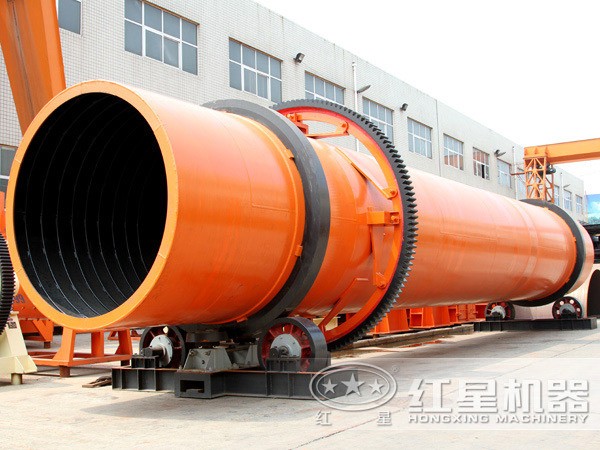

煤泥烘干机车间视频
煤泥干燥机能够烘干普通回转干燥机无法处理的粘性物料,是针对粘性滤饼状物料开发设计的一款新型烘干设备,主要适用于大规模生产的煤泥、水洗精煤、城市污泥、煤泥、氯化胆碱、赤泥、生物废渣等粘性滤饼物料的干燥。
1、煤泥烘干机与生产组织和管理相适应;
2、采用新工艺与新设备,提高作业效率;
3、干燥主机的设计,确保对物料的适应性强,不沾粘筒体内壁且节能;
4、充分考虑物料均匀给料的重要性,考虑必要的不均衡系数后进行设备合理选型;
5、注重选用设备性能技术高,工作可靠,操作方便的新型、节能型的机电产品,还充分考虑机电设备检修的需要,配备必要的检修设备。
6、筒体的转速可以无级调节,通过对转筒转速的调节和干燥机进风温度的调节,可以适应不同形态的入料物料性质和满足不同的产品水份要求。
7、通过内部特殊设计的解聚机构、活动篦条式翼板、清扫装置和破碎打散装置,在干燥的过程中对转筒壁的湿物料进行自动破碎、清理和布料,即解决了烘干过程中煤泥在抄板内外壁和转筒内壁的粘结,保证烘干筒内壁和抄板内外壁表面光洁,又能通过不断破碎增加物料的比表面积,提高干燥强度;

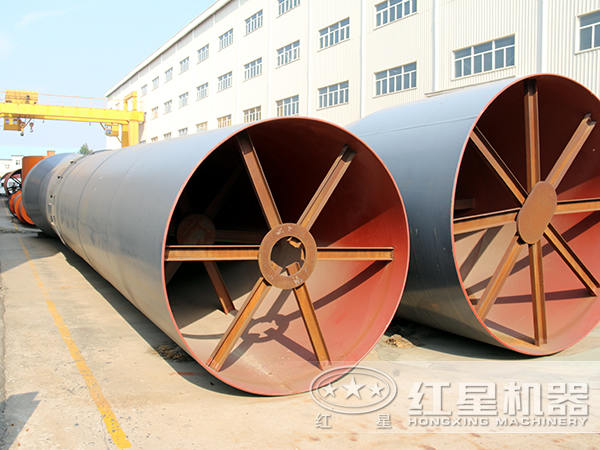

煤泥烘干机内部细节展示
一是导料区,湿煤泥进入此区与高温热风接触迅速蒸发水分,物料在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;
二是清理区,湿煤泥在此区被抄板抄抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置便十分合理地清扫了内壁粘附的物料,在这个过程中,清扫装置对于物料团球结块也起破碎作用,从而增加了热交换面积,提高了干燥速率;
三是倾斜扬料板区,湿煤泥在此区已呈低水分松散状态,物料在此区已不具有粘结现象,经过热交换后物料达到所要求的水分状态,进入最后的出料区;
四是出料区,滚筒在此区不设抄板,物料在此区滚动滑行到排料口,完成整个烘干过程。

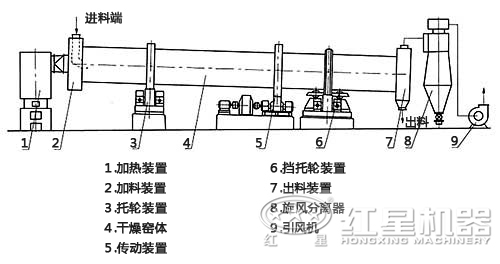

煤泥烘干机结构简图
煤泥本身具有高湿、高粘结性,在干燥过程中湿煤泥经由带式输送机进入煤泥打散设备,经过快速打散的块状煤泥进入呈负压的干燥机后分以下四个工作区:一是导料区,湿煤泥进入此区与高温负压热风接触后被迅速蒸发出大量水分,煤泥在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;二是清理区,湿煤泥在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的煤泥,在这个过程中,清扫装置对于物料 团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;三是倾斜扬料板区,此区是低温干燥区,煤泥在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入最后的出料区;四是出料区,干燥主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。
煤泥烘干机工作原理
云顶国际网页是一家生产烘干机等建材的厂家,我们的煤泥烘干机设备自面世就备受用户的好评,其质量性能安全可靠,且其价格经济实惠,有需求的用户可以拨打0371-6777 2727进行咨询,云顶国际网页欢迎各界用户前来咨询考察!
不同型号的煤泥烘干设备其价格定位是不同的,具体煤泥烘干设备价格可河南云顶国际,这里有良好的煤泥烘干设备销售经理会根据您的实际需求向您推荐更合适的煤泥烘干设备,并根据选定的型号提供对应的新型煤泥烘干设备价格。

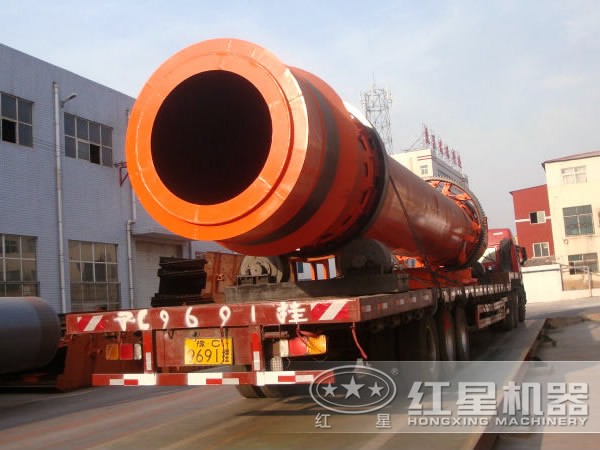

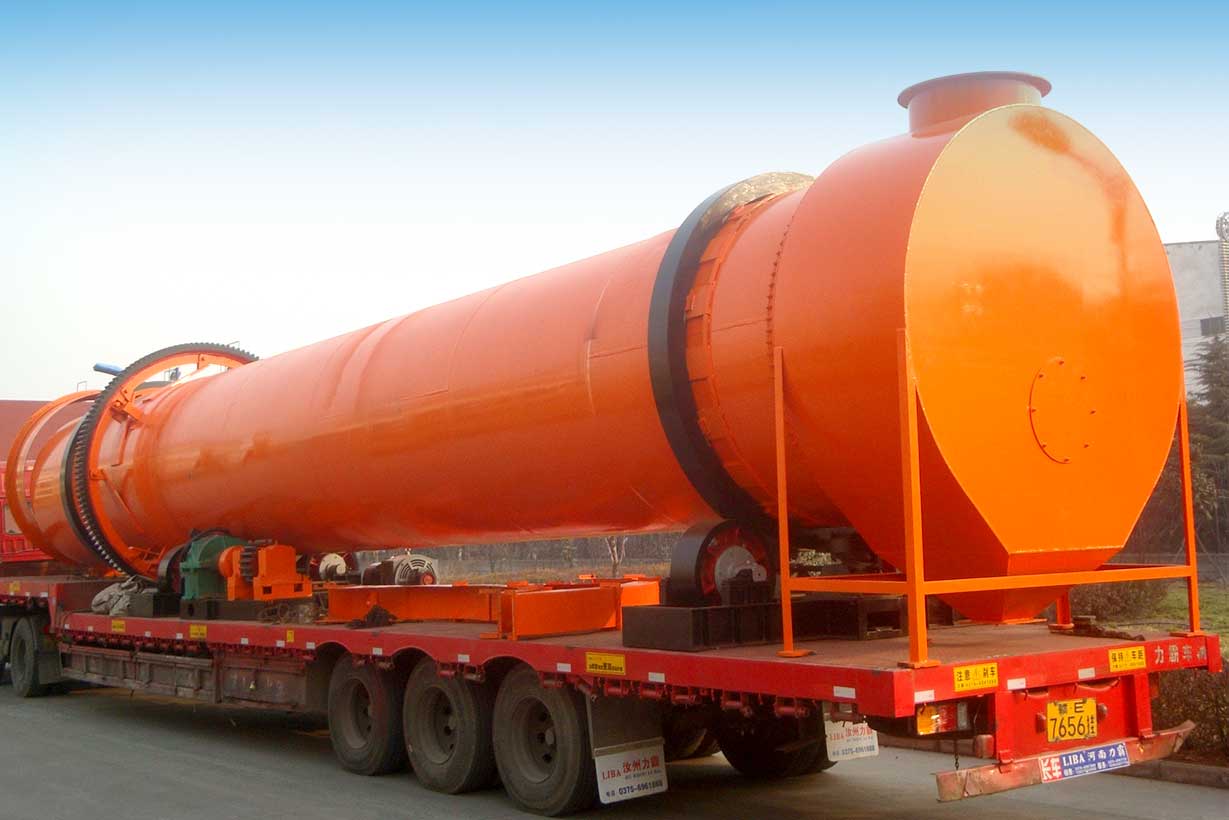

优惠价位的煤泥烘干机发货
不同型号的煤泥烘干设备在筒体容积、安装斜度、进气温度、配备主电机功率以及单位生产能力等方面都会存在或多或少的差异,用户需根据自身实际需求进行合理选购。您也可以在线咨询点击咨询价格获取技术客户免费推荐指导。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
