产品规格:Φ1.2×8.0m-Φ3.6×28m
筒体容积:9.0-285m³
适用物料:兰炭、粉煤灰、褐煤等。
60s急速应答 30min答复 24h免费定制方案
兰炭是一种新型的碳素材料,是一种不可替代的碳素材料。兰炭烘干机主要是对兰炭进行烘干加工的设备,该烘干机具有设计科学、节能、操作简单方便、自动化程度高、占地面积小、实用性广等优势,深受用户的喜爱。

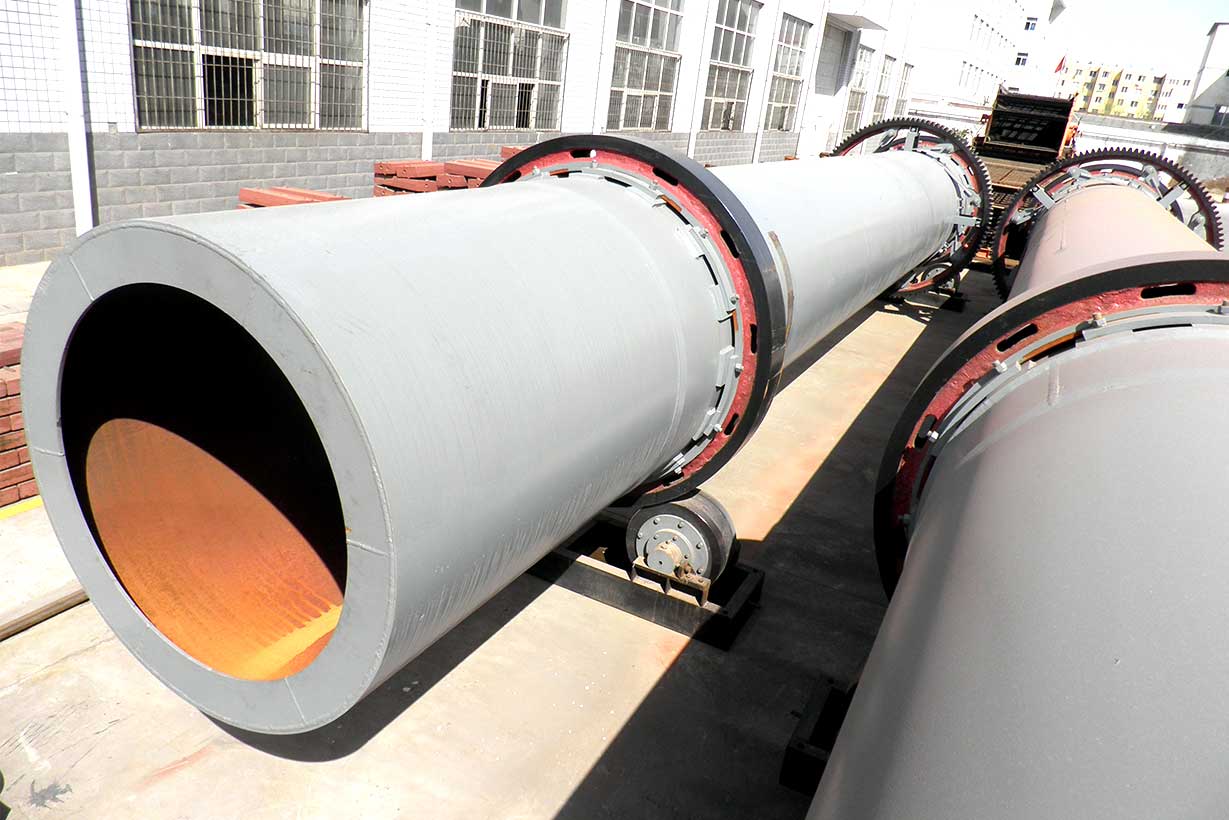

兰煤烘干机

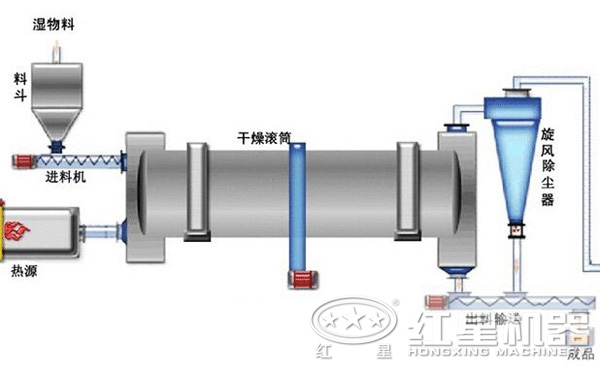

兰煤烘干机结构示意图
兰煤烘干机机由1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9、扬板;10、减速机;11、电机;12、热风道;13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
1、该设备烘干的产品均匀性好,热效率高;
2、大幅度提高烘干效率,相同时间内的产量大幅提高,处理能力强;
3、兰煤烘干机燃烧效率高达95%以上,为企业节约成本,节省燃料;
4、生产上允许产品的流量有较大波动范围,不会影响产品的质量,操作弹性大。
1、兰煤物料首先经皮带输送机分别输送至滚筒前端的下料溜槽,并送入兰煤烘干机后经大倾角导料板将其迅速导向倾斜扬料区,并随滚筒的转动和筒体的倾斜度,被自筒底提至筒顶落下,形成“料幕”,与湿物料同一端进入干燥滚筒的高温烟气从中穿过使湿物料形成传导和对流质热交换,预热湿物料并蒸发部分水分。
2、同时,高温烟气的温度快速下降,经预热的湿物料进入中温干燥阶段,大部分水分在此阶段被蒸发掉。随着物料与烟气的反复混合交换,直至达到热平衡后达到对物料的水分要求后,物料被排出干燥滚筒。
3、经过热交换之后含有大量水蒸气及粉尘的尾气经过旋风除尘,被去除掉大部分粉尘后进入布袋式除尘器进行除尘,净化后的尾气直接排放,完成整个烘干过程。

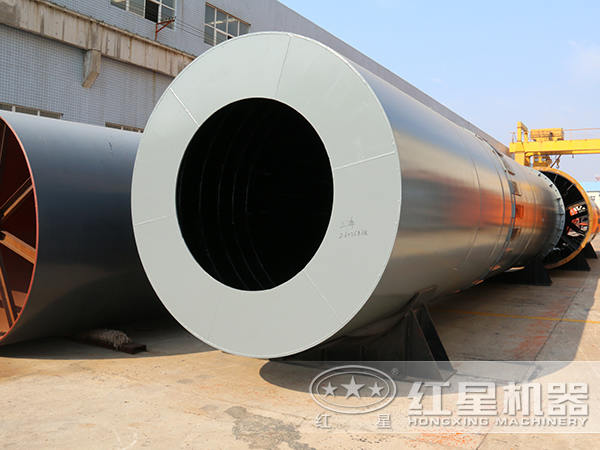

兰煤烘干机厂家
云顶国际网页良好生产烘干机设备,其型号规格齐全,可以满足用户的不同生产需求,用户选购烘干机可以来云顶国际网页看一看。云顶国际网页烘干机咨询热线:0371-6777 2727,烘干机订购总部地址:河南省郑州市高新技术开发区檀香路8号!
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
