摇床

摇床

给矿粒度:0.15-2mm

给矿量:10-60t/d

适用物料:金、银、铅锌、锡等稀有金属和贵重金属矿石。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

摇床是选矿设备中的必备设备,用于选别细粒物料的选别。现广泛的用于选别锡、铌、铁、锰、钛铁和煤等。云顶国际网页生产的摇床历史悠久,并不断开发创新,从最初的直条床面摇床基础上发展到单曲波床面摇床(上世纪70年代),到双曲波床面摇床(上世纪90年代),使摇床的处理量、回收率和富集比都有大幅度的提高。河南云顶国际网页生产的选矿摇床价格便宜,欢迎选购。

摇床选矿工作原理

性能特点

1、摇床设备具有刚度、强度大、吸水率低、不增重,并且工作表面耐磨性好。

2、选矿摇床抗化学腐蚀,耐酸碱,不忌矿浆中的药剂,耐气候性好、形状稳定。

3、选别性能良好、指标稳定,同时该设备保留了木质床面的装配尺寸,两者可以互换安装。

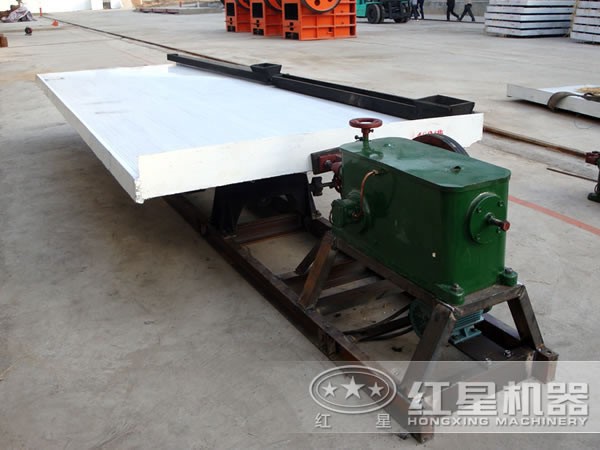

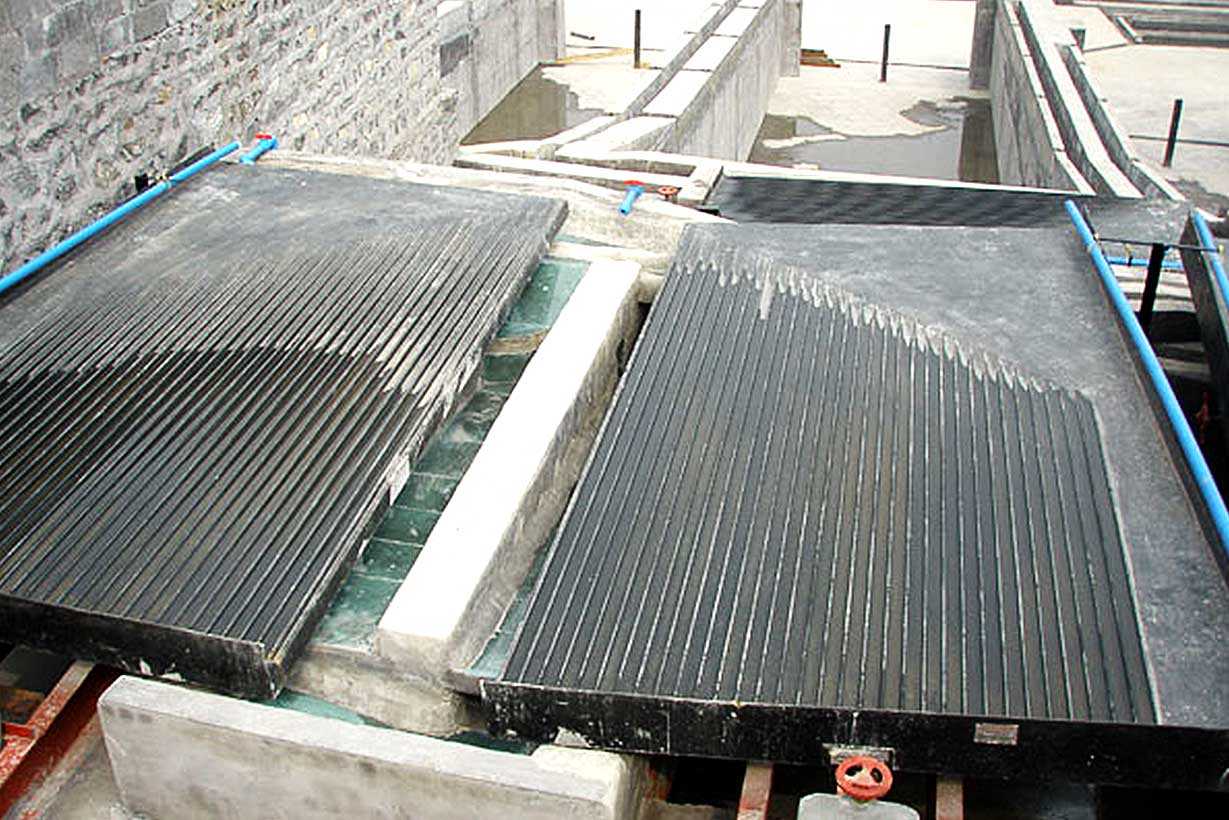

摇床图片

选矿摇床

工作原理

选矿摇床工作时,是由电动机通过皮带传动,使大皮带轮带动曲轴旋转摇杆随之作上、下 运动,摇杆向下运动时,肘板推动后轴和往复杆向后移动,弹簧受到压缩床面是通过联动座和往复杆相连的,所以此时使床面作后退运动,当摇杆向上运动时,由于受到弹簧的伸张力推动,床面随之向前运动。

摇床结构

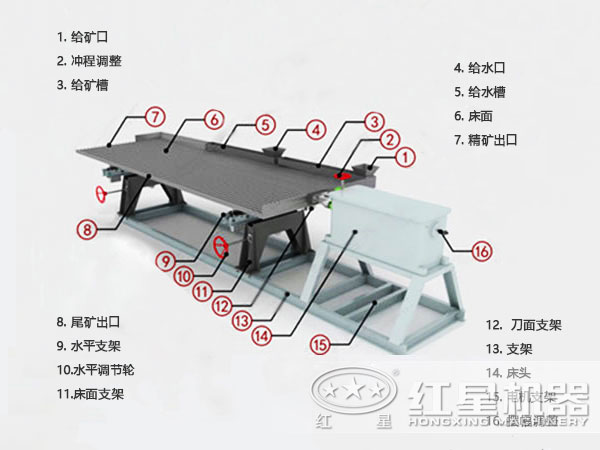

摇床结构示意图

云顶国际网页良好生产各种选矿设备,摇床也是我们的选矿设备之一,有需求的用户可以拨打0371-6777 2727进行咨询,云顶国际网页欢迎各界用户前来咨询考察!

名 称 粗砂摇床 细砂摇床 矿泥摇床
床面尺寸 长度(mm) 4450 4450 4450
传动端宽(mm) 1855 1855 1855
精矿端宽(mm) 1546 1546 1546
最大给矿粒度(mm) 2 0.5 0.15
给矿量(t/d) 30-60 10-20 15-25
给矿浓度(%) 25-30 20-25 15-25
行程(mm) 16-22 11-16 8-16
频率(f) 45-48 48-53 50-57
床面清洗水量(t/d) 80-150 30-60 10-17
床面横向坡度(°) 2.5-4.5 1.5-3.5 1-2
床面纵向坡度(%) 1.4 0.92 ----
床面尖灭角(°) 32-42 40 42
选矿面积(㎡) 7.6 7.6 7.6
床面长度比 2.6 2.6 2.6
床面端面形状 矩形 锯齿形 三角形
电机功率(kw) 1.1 1.1 1.1
传动机构 偏心连杆机构
