筒径×筒长:Φ1.2×8.0m-Φ3.6×28m
生产能力:1.9-76.0t/h
适用物料:各种矿石、矿渣、煤泥、脱硫石膏等。
60s急速应答 30min答复 24h免费定制方案
河南云顶国际生产的转筒烘干机设备是一种重要的干燥设备,转筒烘干机也叫转鼓烘干机和滚筒烘干机。该烘干机设备是我公司的主要烘干设备之一,其销量非常好,广受用户的喜爱,也是目前矿山设备市场中的主打干燥设备。云顶国际生产的转筒烘干机主要用于干燥金属和非金属矿及水泥工业的粘土和煤矿工业的煤泥等。

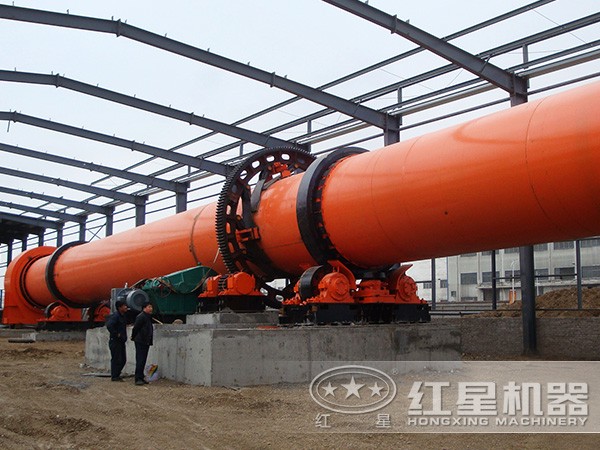

转筒烘干机
(1)转筒烘干机采用集中控制系统,可实现大型企业微机 监控管理,调控方便,自动化程度高。
(2)设备的操作弹性大,生产上允许产品的产量有较大波动范围,不致影响产品的质量。
(3)转筒烘干机采用了新型多组合式扬料装置,克服了传统烘干机的"风洞"现象,热效率高,有效地降低煤耗20%左右。
转筒烘干机的热源主要来自机器内部的燃烧装置,需要干燥的的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。 由于转筒烘干机得圆筒是一个与水平线略成倾斜的旋转圆筒。物料在进入圆筒以后从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。随着圆筒的转动,物料受重力作用运行到较底的一端。筒体内壁上的抄板把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。
转筒烘干机作业原理示意图
选购转筒烘干机设备,推荐来河南云顶国际网页,云顶国际网页是良好生产烘干机设备的厂家,云顶国际的烘干机设备质量可靠、性能稳定,深受用户的喜爱,且其价格经济合理,前来选购的用户非常多,有需求的用户点击咨询价格,云顶国际网页欢迎各界用户前来咨询考察。
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |

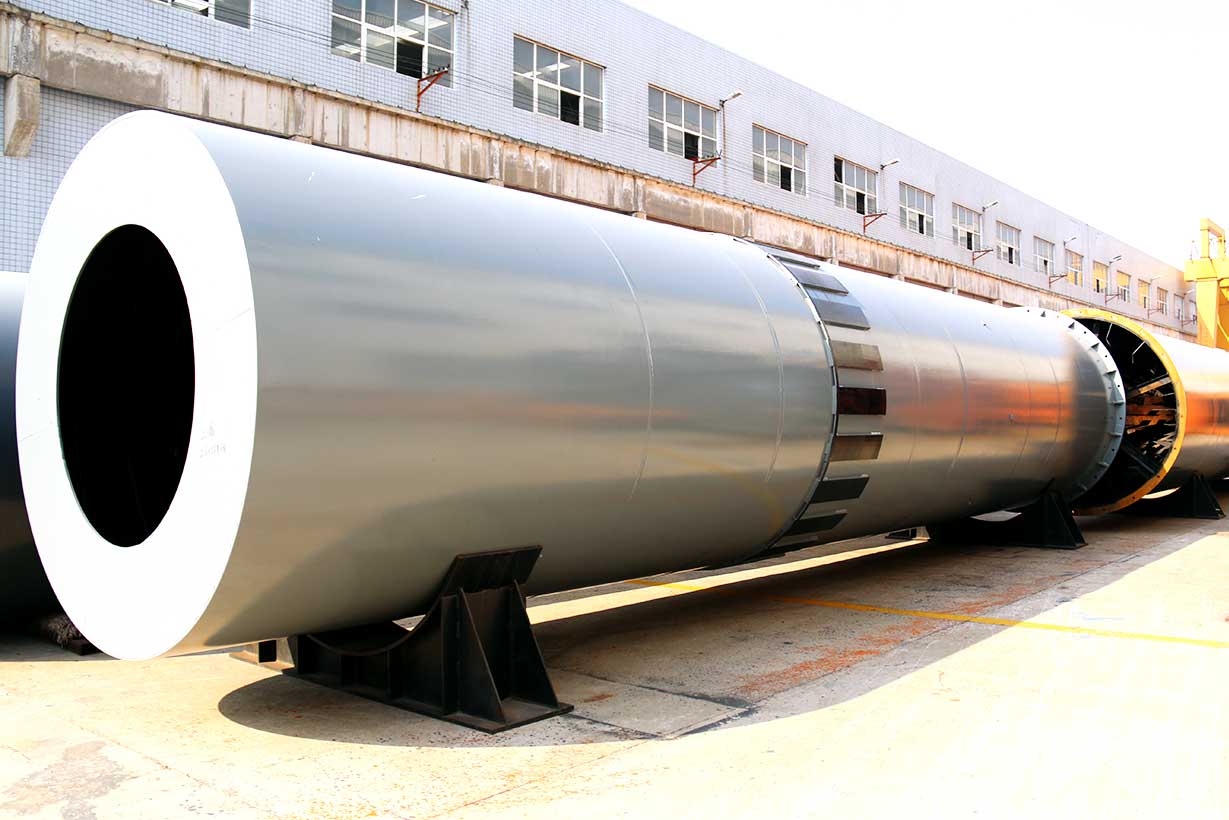

间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
