三回程烘干机也称三筒烘干机,该设备在设计中采用了组合式三层结构,结构之间比较紧凑,保温效果比较好,所以其能够适用于干粉砂浆行业中黄砂、铸造行业中的各种规格型砂的脱水作业。本文主要是对该三回程烘干机价格、结构及其型号的简要剖析,意在于帮助后来用户更好地认识、了解该类三回程烘干机设备。

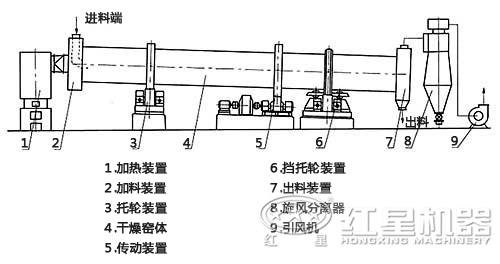

该三回程烘干机主要由支架、筒体、托轮装置、驱动装置、进料口、出料口等部件组成,其中三回程烘干机筒体为同轴设置的外筒体、中筒体和内筒体三部分套装在一起的组合式筒体;内筒体的外表面左端设置有与中筒体的内表面固定相连的支撑套杆,中筒体的外表面设置有与外筒体的内表面固定相连的支撑套杆;内筒体、中筒体和外筒体的内表面上固定设置有螺旋分布的扬料板且相邻筒体上设置的所述螺旋状扬料板的旋向相反;出料口设置在外筒体的右端且出料口内侧设置有卸料密封装置,所以巧妙的三回程烘干机结构设计,不仅提高了物料的前进速度,而且还避免了物料的堵塞,以及焊缝受拉力开焊现象的发生,保证三回程烘干机工作的正常运行。
要是单说三回程烘干机价格那肯定是比传统单筒烘干机价格要贵的很多,毕竟该三回程烘干机在设备耗材上就要比单筒烘干机多得多,再加上,该三回程烘干机生产要求的技术含量可是远超过简化的单筒烘干机等等,所以注定该三回程烘干机价格要比传统的单筒烘干机价格要贵一些,虽说三回程烘干机价格贵,但是其生产能力、及耗材等方面可是要优于单筒烘干机很多,能够为用户带去更大的直接经济效益,所以对于这么一类三回程烘干机设备前期投入多一点还是很有必要的,再者来说,随着工业技术的不断更新发展,三回程烘干机价格将会逐渐趋向于贫民化,更有利于用户投资选购。(如有需要,欢迎随时在线咨询河南云顶国际)
虽说当下市场三回程烘干机厂家众多,但是每个厂家生产的三回程烘干机型号大体都是趋向于一致的,所以这里小编就以三回程烘干机型号较为齐全的河南云顶国际三回程烘干机厂家生产的设备为例,为大家做一三回程烘干机型号的简要分析:
云顶国际专注矿山设备生产30余年,其生产的三回程烘干机设备型号多达20余种,其中大型型号为Φ3.6×28,该型号下的三回程烘干机设备筒体容积为285m³,大的生产能力可达76.0t/h,进气温度也在700-800范围之间;再有,该云顶国际生产的较小型号的三回程烘干机为Φ1.2×8.0,该型号下的三回程烘干机设备筒体容积为9.0m³,大的生产能力也可达1.9-2.4t/h范围内,除此之外,云顶国际也支持良好定制。具体云顶国际三回程烘干机型号参数如下:
规格(m) (直径×长度) |
筒体容积 (m³) |
生产能力 (t/h) |
安装斜度 (%) |
最高进气温度 (℃) |
主电动机 (kw) |
总重量 (t) |
Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
间接传热烘干机
筒径×筒长 项目 | 外筒内径(mm) | 内筒内径(mm) | 筒体长度(m) | 筒体容积(m³) | 筒体斜度 | 扬料板型式 | 最高进气温度(℃) | 外形尺寸(m) |
Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升举式 | 850 | 16.2×2.7×2.7 |
Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升举式 | 850 | 22.5×2.7×2.7 |
Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升举式 | 850 | ---- |
Φ2.2×23m | 23 | 63.61 | ||||||
Φ2.2×25m | 25 | 69.15 |
