萤石粉烘干机

萤石粉烘干机

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

适用物料:各种萤石粉、矿渣、煤泥、脱硫石膏等。

60s急速应答 30min答复 24h免费定制方案

立即咨询报您优价,供您参考对比

随着萤石粉烘干机技术的不断创新与突破,烘干机开创了萤石粉的新局面,真正为客户创造了良好的效益。萤石粉烘干机用途广泛,操作简单,烘干效果好,也能大量的应用于萤石粉压球烘干生产线中,备受欢迎。

萤石粉烘干机

设备部件

1、烘干机主体材质。萤石粉烘干机主体材质采用Q345R板材,由于工艺的要求烘干机所用钢板必须具有良好的冷弯和焊接性能,良好的塑性和韧性,高温短时强度或长期强度性能。

2、托辊。每台烘干设备上有4个托辊,主要作用在于配合辊圈,让萤石粉烘干机主体运转时减轻阻力,缓解齿轮、齿圈的压力。

3、托辊底座。作为烘干设备主要受力部分,所承受的压力非常巨大,一般选用国标45#槽钢,可以使底座上方的托辊和筒体更稳定。

4、轴承。一般烘干设备采用的是圆柱调心滚子轴承,稳定性好。

5、轴承盒。主要用来铸造汽车发动机汽缸、汽缸套、车床床身等承受压力及振动部件。

6、主动轴。传动座的主要部件,此部件需高韧性。

7、被动轴。托辊部分的主要部件,此部件需高韧性。

8、传动底座。主要是托起电机、减速机、小齿轮等部件的部件。

9、辊圈。主要作用是让烘干机主体运转时减轻阻力,缓解齿轮、齿圈的压力。

10、辊圈垫块。该部件主要是调整烘干机辊圈和主体的同心度和偏差,具体大小要根据烘干机的重量计算承载,另外还包括弹簧板、联轴器、大齿圈、减速机、三相异步电动机、包箍等部件。

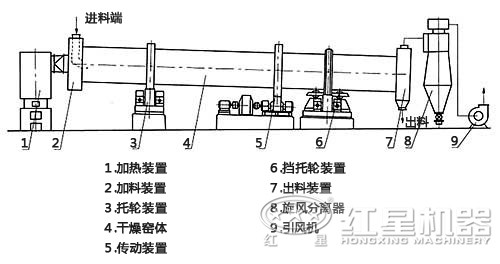

萤石粉烘干机结构图

性能特点

1、热效率好

萤石粉烘干机选用了LX型多组合式扬料板,增加了物料与热空气的接触面,由于气流速度高,物料在气相中分散良好,可以把物料全部表面作为干燥的有效面积,因此,干燥有限面积大大增加。同时,由于干燥时分散和搅动作用,使气化表面不断更新,因此,干燥的传热过程强度大,热效率高。

2、部件结构好

萤石粉烘干机筒体采用钢性材质,具有硬度大、韧性高等特点,耐磨性能好;托轮结构设计合理,润滑方式多种化,延长了使用年限,使托轮不易出现磨损、断轴现象;至于内部结构,采用新型结构,消除了筒体内壁的沾粘现象,强化了对已分散物料的清扫和热传导作用。

3、环保节能好

设计制造的萤石粉烘干机系统不仅密封性能好,并配有完善的除尘装置,粉尘少外溢,减少粉尘的同时,为用户创造了一个更好的车间操作环境,具有长远发展。

工作原理

一是导料区,湿萤石粉进入此区与高温负压热风接触后被迅速蒸发出大量水分,萤石粉在大导角的抄板抄动下,形不成粘结便被导入下一个工作区;

二是清理区,湿萤石粉在此区被抄板抄起形成料幕状态,物料落下时易形成粘结滚筒壁现象,在此区由于设备设计有清扫装置,清扫装置可以快速清理掉粘结筒壁的萤石粉,在这个过程中,清扫装置对于物料 团球结块也起破碎作用,从而增加了热交换面积,提高传热传质的效率,提高了干燥速率;

三是倾斜扬料板区,此区是低温干燥区,萤石粉在此区已呈低水分松散状态,此区已不具有粘结现象,经过热交换后成品达到所要求的水分要求,运动进入最后的出料区;

四是出料区,干燥主机滚筒在此区不设抄板,物料在此区滚动滑行至排料口,完成整个干燥过程。

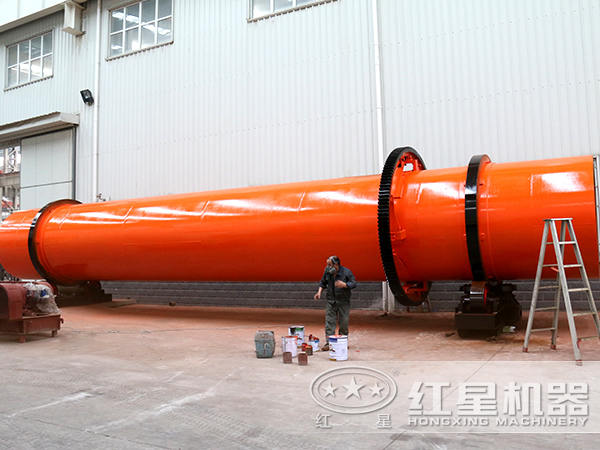

云顶国际萤石粉烘干机

设备厂家

河南云顶国际是一家大型的烘干机厂家,生产的萤石粉烘干机种类齐全,可满足您不同的生产需求。如有需求,可免费咨询点击咨询价格,将有良好的技术经理为您服务,帮您指导选型、提供优惠报价清单。

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
