球磨机是矿石物料破碎后常用的一款细碎粉磨设备,按照其运转传动方式的不同,可以分为中心传动球磨机和边缘传动球磨机。本文就来针对球磨机的两种传动方式进行分析介绍,便于用户更好的了解球磨机,具体如下:

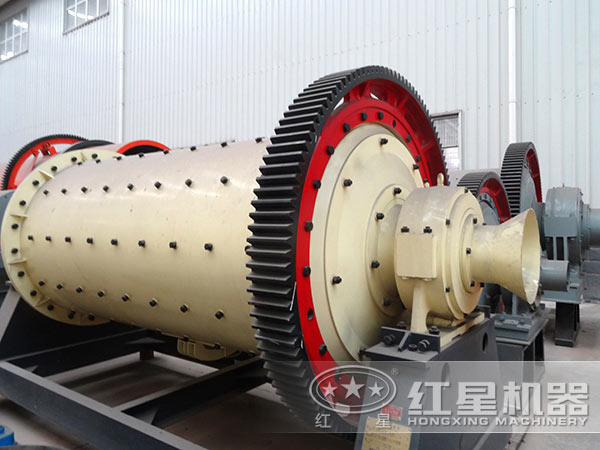

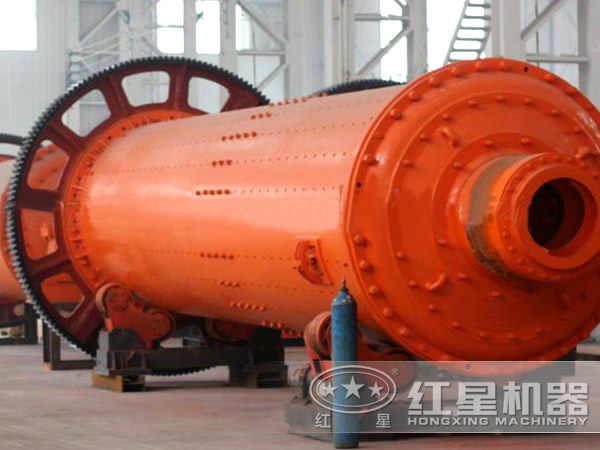

中心传动球磨机的所有部件均位于同一轴或同一平行轴线上,依次安装着电机、液力偶合器、减速器、排料部、主轴承及筒体等,以中心传动取代常规磨机大小齿轮周边传动。当电机在空载下起动达额定转速后的瞬间,液力偶合器内的工作油通过电机的动能传递扭矩,带动减速机和磨机筒体一起转动,使磨机进入工作状态。而不同的是,边缘传动球磨机则是采用电机经过减速机,小齿轮带动大齿轮,从而带动球磨机筒体运转的。
1、中心传动球磨机型号参数
产品规格 (m) |
磨机形式 | 传动形式 | 减速机 |
电机功率 (kw) |
生产能力 (t/h) |
总重量 (t) |
|
型号 | 速比 | ||||||
Φ3.8×13 | 开流 | 中心 | MFY250 | 16.5 | 2500 | 60-62 | 320 |
Φ4.2×13 | 开流 | 中心 | JQS3550 | 15.6 | 3530 | 85-87 | 380 |
Φ4.6×14 | 圈流 | 中心 | JSI160-C | 14.6 | 4200 | 120-135 | 485 |
2、边缘传动球磨机型号参数
产品规格 (m) |
磨机形式 | 传动形式 | 减速机 |
电机功率 (kw) |
生产能力 (t/h) |
总重量 (t) |
|
型号 | 速比 | ||||||
Φ1.83×7 | 开流 | 边缘 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
Φ1.83×7 | 开流 | 边缘 | ZD60 | 4.5 | 245 | 6.5-8 | 43.8 |
Φ2.2×7.5 | 开流 | 边缘 | ZD70 | 5 | 380 | 8-10 | 64.8 |
Φ2.2×11 | 开流 | 边缘 | D110 | 35.5 | 630 | 12-13 | 104.6 |
Φ2.2×13 | 开流 | 边缘 | D110 | 35.5 | 630 | 16-18 | 114 |
Φ2.4×13 | 开流 | 边缘 | D110 | 35.5 | 800 | 20-23 | 130.6 |
Φ2.6×13 | 开流 | 边缘 | MFY100 | 19.5 | 1000 | 28-32 | 158 |
Φ3×9 | 圈流 | 边缘 | D125 | 41.2 | 1000 | 28-36.5 | 167 |
Φ3×11 | 圈流 | 边缘 | D140 | 42.8 | 1250 | 36-47 | 180 |
Φ3.2×13 | 开流 | 边缘 | D140 | 36.5 | 1600 | 45-50 | 225 |
Φ3.5×13 | 圈流 | 边缘 | JDX1000 | 5.84 | 2000 | 60-65 | 275 |
因不同类型规格下的球磨机在单位产能,总体重量以及配备电机功率等方面都存有很大的差异,且这些参数数值的大小还都与设备后期投产收益有着莫大关系,所以这里建议用户在选购这两种传动方式下的球磨机设备时,一定要认真查看各厂家给出的球磨机技术参数表,根据自身企业实际生产需求进行合理的选购。
以上两种传动方式下的球磨机河南云顶国际均有生产,其不仅有现货可供用户挑选,同时还能够依据用户实际生产需求进行良好的量身定制,且发货周期较短。如有意愿深入了解,欢迎随时在线 免费咨询 河南云顶国际客服人员,我们将全天20小时在线实时为您详细解答。
