旋回破碎机也就是旋回式破碎机,常用于矿石的破碎作业。该破碎机主要是利用破碎锥在壳体内锥腔中的旋回运动,对物料产生挤压、劈裂和弯曲作用,粗碎各种硬度的矿石或岩石的大型破碎机械,其破碎效果非常好。
液压旋回破碎机是在旋回破碎机的基础上改进制造的新一代破碎设备,该设备采用液压操作系统,使用方便,易于实现自动化,其可靠性和寿命都大有提高。
1、旋回破碎机:旋回式破碎机主轴上端有调整螺母,旋转调整螺帽,破碎锥即可下降或上升,使排料口随之变大或变小,超载时,靠切断传动皮带轮上的保险销以实现过载保护。
2、液压旋回破碎机:液压旋回破碎机主轴坐落在液压缸内的柱塞上,改变柱塞下的液压油体积就可以改变破碎锥的上下位置,从而改变排料口的大小。液压旋回破碎机超载时,主轴向下的压力增大,迫使柱塞下的液压油进入液压传动系统中的蓄能器,使破碎锥随之下降以增大排料口,排出随物料进入破碎腔的非破碎物以实现过载保护。

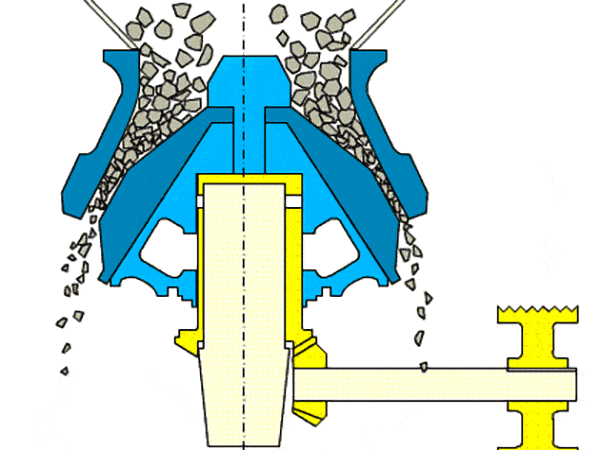

旋回破碎机装有破碎锥的主轴上端支承在横梁中部的衬套内,其下端则置于轴套的偏心孔中。轴套转动时,破碎锥绕机器中心线作偏心旋回运动,从而对物料产生挤压、劈裂和弯曲作用而破碎物料的。
1、零件选材与结构设计合理,使用寿命长;破碎产品粒度均匀,减少设备循环负荷。
2、适用于破碎中等以上硬度的矿石,具有结构可靠、生产效率高、调整方便、使用经济的特点。
3、液压旋回破碎机进行了优化设计,对破碎机进行液压保护,大大降低设备故障率。
旋回破碎机规格型号
规格 | 型号 | 破碎锥大端直径 (mm) |
最大给料尺寸 (mm) |
排料口宽度 (mm) |
处理能力 (t/h) |
电动机功率 (kw) |
总重量(t) | 外形尺寸(长×宽×高) (mm) |
Φ600 | PYB600 | 600 | 65 | 12-25 | 40 | 8P 30 | 5 | 2234×1370×1675 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | 2234×1370×1675 | |||
Φ900 | PYB900 | 900 | 115 | 15-50 | 50-90 | 8P 55 | 11.2 | 2692×1640×2350 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | 2692×1640×2350 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | 2692×1640×2350 | |||
Φ1200 | PYB1200 | 1200 | 145 | 20-50 | 110-168 | 8P 110 | 24.7 | 2790×1878×2844 |
PYZ1200 | 100 | 8-25 | 42-135 | 25 | 2790×1878×2844 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | 2790×1878×2844 | |||
Φ1750 | PYB1750 | 1750 | 215 | 25-50 | 180-360 | 8P 160 | 50.3 | 3910×2894×3809 |
PYZ1750 | 185 | 10-30 | 80-210 | 50.3 | 3910×2894×3809 | |||
PYD1750 | 85 | 5-13 | 60-180 | 50.2 | 3910×2894×3809 | |||
Φ2200 | PYB2200 | 2200 | 300 | 30-60 | 420-700 | 8P 280-260 | 80 | 4622×3302×4470 |
PYZ2200 | 230 | 10-30 | 130-410 | 80 | 4622×3302×4470 | |||
PYD2200 | 100 | 5-15 | 80-200 | 81.4 | 4622×3302×4470 |
液压旋回破碎机规格型号
型号 | 腔型 | 破碎锥大端直径(mm) | 给料口尺寸(mm) | 最大给料尺寸(mm) | 排料口调整范围(mm) | 处理能力(t/h) | 电机功率(kw) | 主机重量(t) |
HPM200 | C1 | 900 | 185 | 145 | 22 | 160~250 | 160 | 11 |
C2 | 125 | 100 | 18 | 145~250 | ||||
C3 | 95 | 75 | 14 | 120~250 | ||||
F1 | 76 | 60 | 12 | 108~210 | ||||
F2 | 54 | 45 | 10 | 81~210 | ||||
HPM300 | C1 | 1100 | 235 | 190 | 26 | 230~445 | 220 | 20 |
C2 | 211 | 170 | 20 | 200~445 | ||||
C3 | 150 | 120 | 16 | 180~445 | ||||
C4 | 107 | 85 | 14 | 160~220 | ||||
F1 | 53 | 40 | 12 | 140~220 | ||||
HPM400 | C1 | 1400 | 299 | 240 | 35 | 270~630 | 315 | 27 |
C2 | 252 | 200 | 25 | 252~630 | ||||
C3 | 198 | 160 | 25 | 243~630 | ||||
C4 | 111 | 190 | 18 | 210~630 | ||||
F1 | 92 | 75 | 15 | 162~370 | ||||
F2 | 52 | 40 | 13 | 126~370 | ||||
HPM500 | C1 | 1500 | 335 | 270 | 38 | 365~790 | 400 | 40 |
C2 | 286 | 230 | 30 | 328~790 | ||||
C3 | 204 | 165 | 22 | 280~790 | ||||
C4 | 133 | 105 | 20 | 202~450 | ||||
F1 | 95 | 75 | 16 | 175~450 | ||||
F2 | 52 | 42 | 8 | 158~450 | ||||
HPM650 | C1 | 328 | 262 | 30 | 386~790 | 500 | ||
C2 | 279 | 225 | 25 | 348~790 | ||||
C3 | 196 | 175 | 20 | 300~790 | ||||
F1 | 106 | 85 | 13 | 280~530 | ||||
F2 | 52 | 42 | 9 | 220~530 | ||||
HPM800 | C1 | 2000 | 353 | 280 | 38 | 616~1100 | 630 | 70 |
C2 | 297 | 240 | 38 | 522~1100 | ||||
C3 | 267 | 214 | 25 | 495~1100 | ||||
C4 | 219 | 175 | 22 | 380~1100 | ||||
F1 | 155 | 125 | 20 | 328~730 | ||||
F2 | 92 | 75 | 16 | 270~730 | ||||
注:产量根据不同物料,进料粒度等因素其结果将有所不同
