大型烘干机

作者:云顶国际网页 发布时间:2016-08-21 17:11:52 更新时间:2016-08-21 17:11:52

随着矿山工业的快速发展,越来越多的大型工业化设备逐渐代替了传统人工操作。介于此以下将是对大型烘干机的详细介绍,方便用户后期投资选购做参考作用。

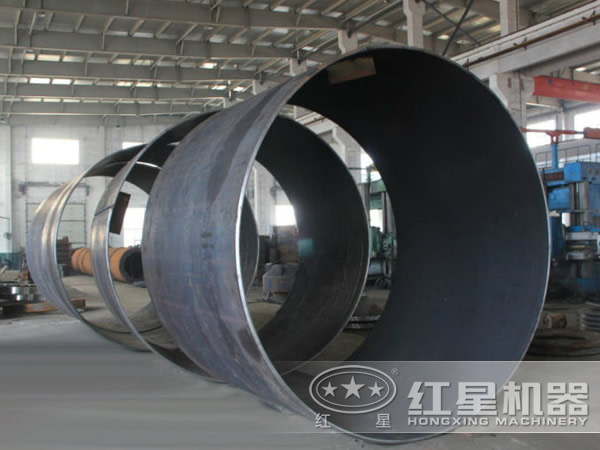

大型烘干机

大型烘干机应用范围

大型烘干机是建材设备中最经典烘干机械,也是我公司主要营设备。其主要用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料。大型烘干机对物料的适应性强,可以烘干各种物料,且操作简单可靠,故得到普遍采用。

大型烘干机结构组成

大型烘干机主要由机架、供热源、上料机、进料机、回转滚筒、物料破碎装置、出料机、引风机、卸料器和配电柜等结构组成。具体内部结构图如下:

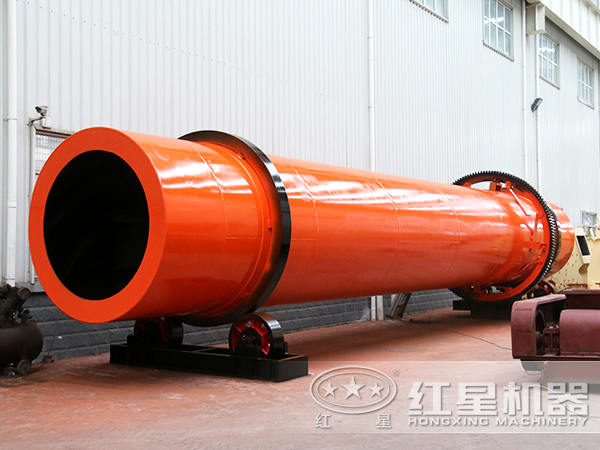

大型烘干机结构

大型烘干机分类

1、按照设备结构划分:大型烘干机可分为回转烘干机、三筒烘干机、间接传热烘干机、气流烘干机等;

2、按照烘干物料划分:大型烘干机可分为污泥烘干机煤泥烘干机、石英砂烘干机、粉煤灰烘干机等。

大型烘干机工作原理

当物料进入烘干机圆筒内部时,与通过筒内的热风成顺流接触或逆流或与加热壁面进行有效接触而被干燥,干燥后产品从另一端下部出料。

在干燥过程中,物料借助于圆筒的缓慢转动,在重力作用下从高的一端向较低一端移动。筒体内壁上装有顺向抄板,它不断把物料抄起又洒下,使物料的热接触面大大增强,提高了干燥速率并促使物料向前移动。

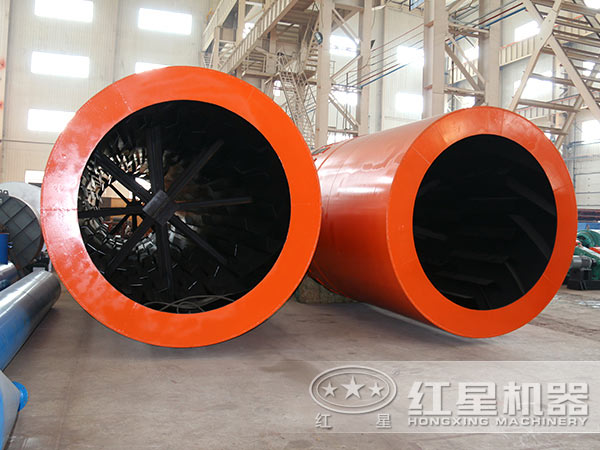

大型烘干机

大型烘干机型号

规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15

大型烘干机价格咨询

型号不同,大型烘干机设备价格不同,河南云顶国际网页生产的大型烘干机设备型号齐全,价格公道,而具体的设备价格多少钱,用户可直接拨打电话0371-67772727或者 在线咨询 ,获取新报价单。
