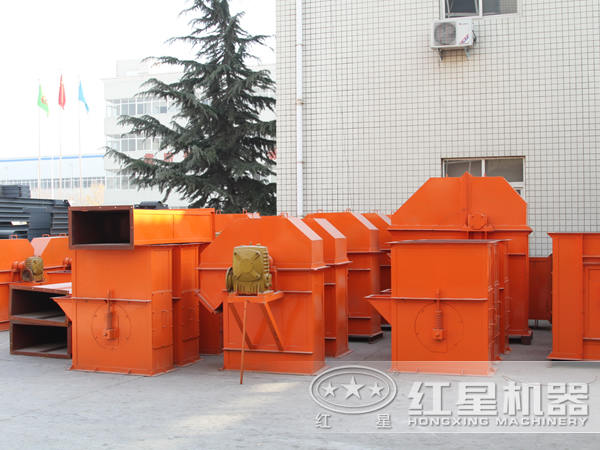

云顶集团最新官网 环链斗式提升机也被称为TH系列斗式提升机,是一种固定装置的机械输送设备,常用磨粉生产线中粉状、颗粒状及小块物料的连续垂直提升,在重钙粉磨粉生产线、矿渣微粉生产线中应用广泛。
云顶集团最新官网 环链斗式提升机牵引件用优良合金钢高度圆环链;中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧;链轮采用可换轮缘组合式结构。使用寿命长,轮缘更换工作简便;下部采用优良弹簧张紧装置,能保持恒定的张紧力,避免打滑或脱链,同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性,能够有效地保护下部轴等部件。
1、喂料方式好——驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,无效功率少。
2、使用寿命长——云顶集团最新官网 环链斗式提升机喂料由于采取流入式,材料之间很少发生挤压和碰撞现象,在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
3、提升高度高——云顶国际设计的云顶集团最新官网 环链斗式提升机运用了技术高的设计原理和加工方法,提升高度高,提升机运行平稳,可以无故障时间超过2万小时,密封性好污染少。
环链胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗距 (mm) |
电机功率 (kw) |
TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
钢丝胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗容 (L) |
电机功率 (kw) |
TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板链提升机技术参数
规格 | 最大提升度 (m) |
最大提升量 (m³/h) |
允许占百分比 (%) |
节距 ( mm) |
电机功率 (kw) |
||||
10 | 25 | 50 | 75 | 100 | |||||
物料最大块(mm) | |||||||||
NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
1、应空负荷开车。所以每次TH斗式提升机停机前应排尽所有料斗内的物料,然后再停车。
2、不能倒转。倒转即可能发生链条脱轨现象,排除脱轨故障很麻烦。
3、均匀喂料。禁止突然增大喂料量,喂料量不能超过提升机的输送能力,否则容易造成底部的物料堆积严重时发生“闷车”事故。
4、链条和料斗严重磨损或损坏时应及时更换。
