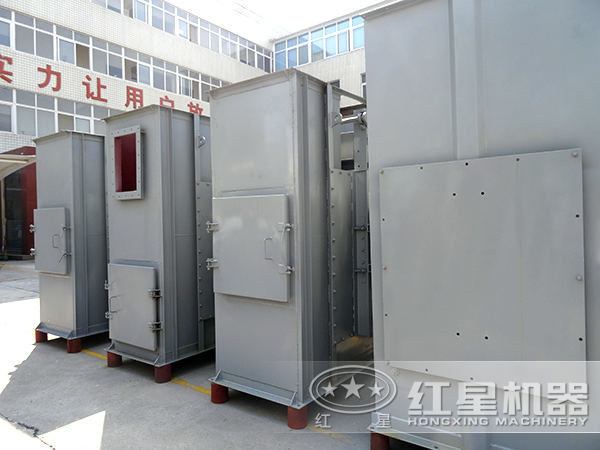

板链式提升机也被称为“NE型板链式斗式提升机”,作为板链式、重力诱导卸料的提升设备,主要适应于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,该设备为流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。
板链式提升机由机尾部件、中间槽体、机头部件、斗链组件、驱动装置组成。全封闭机壳,设备运行时无物料外泄,提升输送链采用冲压板式链,分单链及双链两种布置形式,头部设备逆止器,逆止可靠。设备的进出料口,提升高度可根据工艺要求灵活设计布置。其输送物料时,物料经设备进料口均匀地导入安装因定在作连续封闭运行的提升链上的料斗,将物料从机尾进料口提升到机头出料口处排出,实现单点时空料、单点重力式或混合工卸料。提升输送链采用重锤杠杆式自动张紧装置,保证提升链在运行中始终保持适度张紧状态,使设备处于更好的运行状态。
1、输送能力大。该板链式提升机是国内同类提升机中相近结构尺寸输送量更大的提升机,提升量为50m³/h~500m³/h。
2、提升范围广。板链式提升机对物料的种类、特性要求少,不仅能提升一般的粉料、小颗粒料,而且还能提升磨琢性较大的物料,要求温度≤200°C。
3、驱动功率小。设备大容量的料斗密集型布置,在物料提升时几乎无回料和挖料现象,因此减少了无效功率,比环链提升机节省功率30%。
4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。
5、结构钢性好,精度高。板链式提升机机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本少,密封性能好,节能环保且维护少。
环链胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗距 (mm) |
电机功率 (kw) |
TH160型 | 25 | 7-12 | 15-20 | 400 | 3-4 |
TH200型 | 28 | 8-15 | 20-30 | 500 | 3-5.5 |
TH250型 | 30 | 10-25 | 25-35 | 500 | 4-7.5 |
TH300型 | 30 | 25-35 | 30-40 | 500 | 5.5-11 |
TH315型 | 40 | 30-40 | 35-45 | 512 | 5.5-15 |
TH400型 | 40 | 45-60 | 40-55 | 512 | 11-22 |
TH500型 | 40 | 65-80 | 50-60 | 512 | 15-30 |
TH630型 | 40 | 100-120 | 60-65 | 688 | 18.5-37 |
TH800型 | 40 | 130-150 | 65-75 | 920 | 22-45 |
钢丝胶带提升机技术参数
规格 | 最大提升高度 (m) |
输送量 (m³/h) |
物料最大块 (mm) |
斗容 (L) |
电机功率 (kw) |
TDG160型 | 80 | 34 | 0-20 | 2.6 | 2.2-11 |
TDG200型 | 80 | 45 | 0-25 | 4.1 | 3-15 |
TDG250型 | 80 | 71 | 0-30 | 6.5 | 5.5-22 |
TDG315型 | 80 | 101 | 0-35 | 10 | 7.5-30 |
TDG400型 | 80 | 158 | 0-40 | 16 | 15-45 |
TDG500型 | 80 | 218 | 0-45 | 25 | 18.5-55 |
TDG630型 | 80 | 345 | 0-50 | 40 | 30-90 |
TDG800型 | 80 | 491 | 0-50 | 61 | 45-132 |
板链提升机技术参数
规格 | 最大提升度 (m) |
最大提升量 (m³/h) |
允许占百分比 (%) |
节距 ( mm) |
电机功率 (kw) |
||||
10 | 25 | 50 | 75 | 100 | |||||
物料最大块(mm) | |||||||||
NE15 | 40 | 16 | 65 | 50 | 40 | 30 | 25 | 101.66 | 1.5-4 |
NE30 | 59 | 31 | 90 | 75 | 58 | 47 | 40 | 152.4 | 2.2-7.5 |
NE50 | 62 | 60 | 90 | 75 | 58 | 47 | 40 | 152.4 | 3-15 |
NE100 | 58 | 110 | 130 | 105 | 80 | 65 | 55 | 200 | 7.5-30 |
NE150 | 65 | 170 | 130 | 105 | 80 | 65 | 55 | 200 | 11-37 |
NE200 | 73 | 220 | 170 | 135 | 100 | 85 | 70 | 250 | 18.5-75 |
NE300 | 61 | 320 | 170 | 135 | 100 | 85 | 70 | 250 | 22-75 |
NE400 | 47 | 420 | 205 | 165 | 125 | 105 | 90 | 300 | 45-90 |
NE500 | 58 | 500 | 240 | 190 | 145 | 120 | 100 | 300 | 45-132 |
具体的板链式提升机多少钱可 免费咨询 河南云顶国际网页,河南云顶国际网页对多种规格的提升设备都有生产,价格公道,提升范围广,密封性好,在磨粉生产线中应用广泛,欢迎来厂选购。
