板链斗式提升机也是提升给料设备中常见的一种新型提升产品,正在逐步替代环链式提升机等,是斗式提升机中技术含量较高的一种设备,以下就云顶国际 板链斗式提升机结构部件进行简单说明,方便用户选购投资。

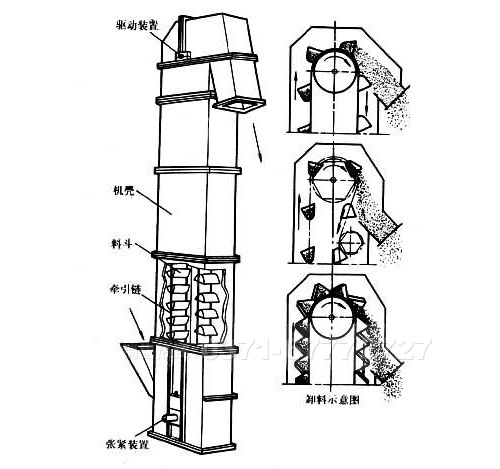

板链斗式提升机整体结构上由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
1、运行部件:由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
2、驱动装置:采用多种驱动组合驱动,(依用户实际需要而定);驱动平台上装有检修架和栏杆,驱动制装置分左和右装两种。
3、上部装置:安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
4、中间节:部分中间节装有轨道(双链),以防止链条工作中摆动。
5、下部装置:安装有自动张紧装置。
1、上部装置:板链斗式提升机上部装置安装有轨道,防止链条摆动,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
2、中间节:部分中间节装有轨道,以防止链条工作中摆动,部分中间节装有检修门以便维修。
3、下部装置:板链斗式提升机的下部装置安装有张紧装置,NE15-NE50采用弹簧张紧,NE100-NE800采用重锤箱张紧。
4、上下链轮:采用ZG310-570,整体调质,HB229-269齿面淬火HRC40-48。
5、板链:链板采用45#HRC36-42
以上就是河南云顶国际网页生产的云顶国际 板链斗式提升机结构部件,有需要了解更多环链斗式提升机、板链斗式提升机价格、型号选择等信息均可 免费咨询 客服。
